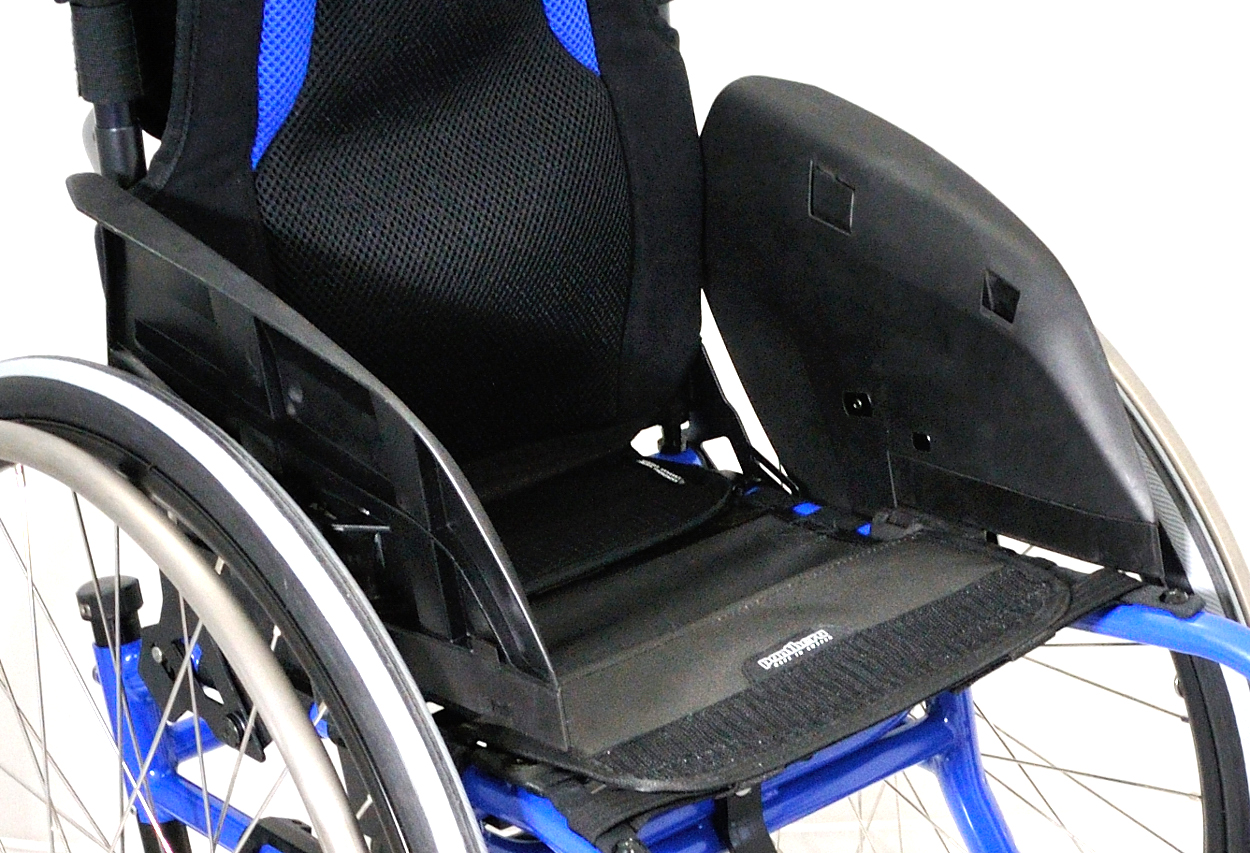

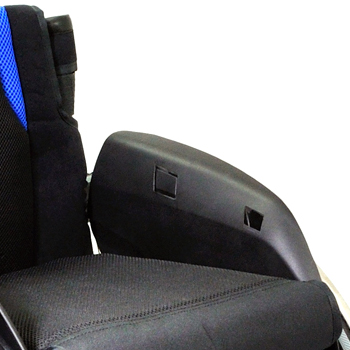

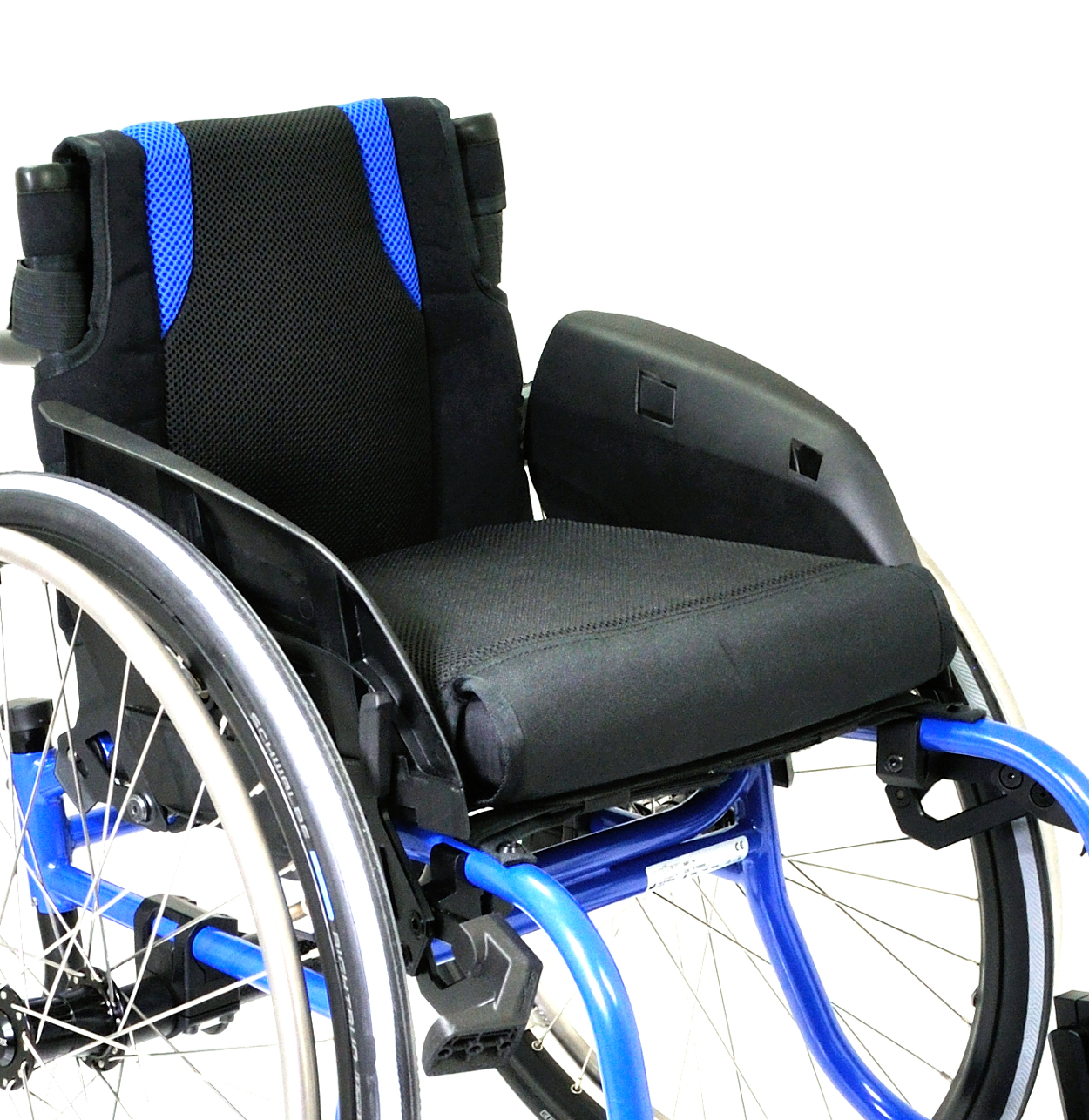

Sidoskydd Bambino 3

PASSAR TILL
S2 / S3	NEJ / NEJ
S2 kort / S3 kort	NEJ / NEJ
S2 kort-låg / S3 kort-låg	NEJ / NEJ
S3 kort ABD	JA
S2 large / S3 large	NEJ / NEJ
S2 swing / S3 swing	NEJ / NEJ
S2 swing-kort / S3 swing-kort	NEJ / NEJ
U2 / U3	NEJ / NEJ
U2 light / U3 light	NEJ / NEJ
Bambino / Bambino 3	NEJ / JA
Micro / Micro 3	NEJ / NEJ
Panthera X	NEJ

- Ett sidoskydd som är styvare, för att inte tryckas in i hjulen

- Förberedda för att kunna kompletteras med armstöd

- ”One size fits all” Samma sidoskydd för 20”, 22”, 24”, olika antal förhöjningsdelar används.

- Förberett för brickbord

BENÄMNING	ART.NR.	ANTAL
Sidoskydd B3 kpl par	4235000	par
Sidoskydd B3 kort kpl par	4235010	par

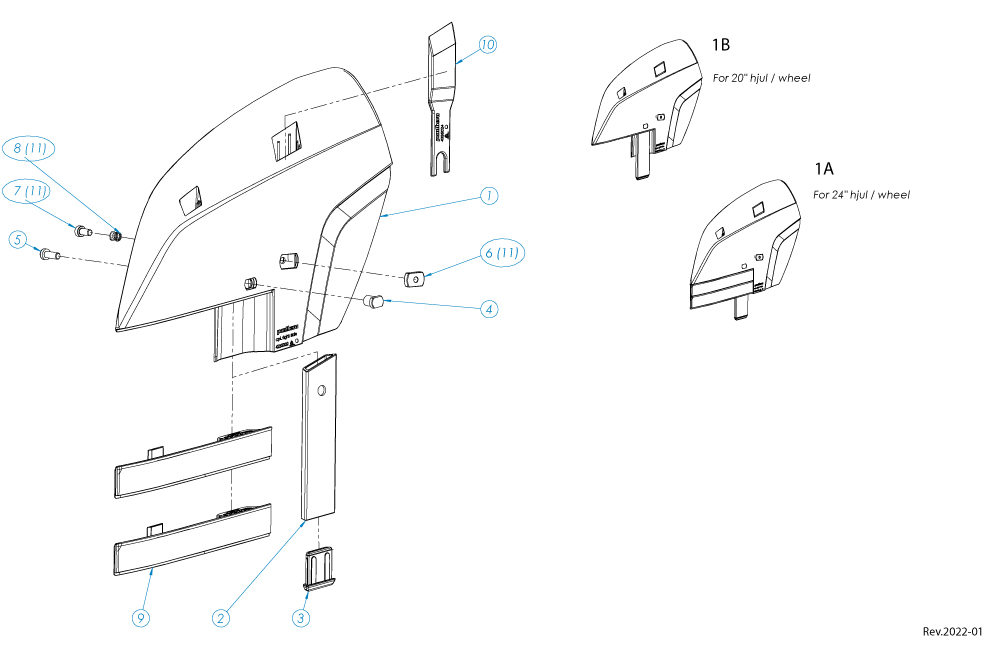

SPRÄNGSKISS
FÄSTE

MONTERINGSANVISNING

BAMBINO 3 SIDOSKYDD

Du är här: start / produkter /tillbehör/ sidoskydd/ Bambino 3

pos.	Benämning		art.nr	antal
1a	Sidoskydd B3 kpl vänster		4235001	1
	Sidoskydd B3 kpl höger		4235002	1
1b	Sidoskydd B3 vä m. propp u. fh-del	(Består av pos. 1,2,3,4,5,6,7,8,10)	4235003	1
	Sidoskydd B3 hö m. propp u. fh-del	(Består av pos. 1,2,3,4,5,6,7,8,10)	4235004	1
2	Profil sidoskydd B3 vänster	Ej separat beställningsbar, ingår i POS1b	4235015
	Profil sidoskydd B3 höger	Ej separat beställningsbar, ingår i POS1b	4235016	1
3	Ändpropp inner nedre armstöd S3	Ej separat beställningsbar, ingår i POS1b	4401122	1
4	Planad mutter armstöd S3	Ej separat beställningsbar, ingår i POS1b	4409205	1
5	M5x14 socket head cap screw	Ej separat beställningsbar, ingår i POS1b	4409204	1
6	Mutter armstödsjustering	Ej separat beställningsbar, ingår i Pos 11	4235017	1
7	Bult MLC6S M5x10 fzb	Ej separat beställningsbar, ingår i Pos 11	6002509	1
8	Fjäder armstödsjustering	Ej separat beställningsbar, ingår i Pos 11	4235018	1
9	Sidoskydd förhöjningsdel B3 vänster		4235013	2
	Sidoskydd förhöjningsdel B3 höger		4235014	2
10	Täckpropp sidoskydd B3 vänster		4235023	1
	Täckpropp sidoskydd B3 höger		4235024	1
11	Fäste armstödsjustering B3	Består av 6,7,8	4235030	KIT
