PASSAR TILL
S2 / S3 NEJ / JA
S2 / S3 kort NEJ / JA
S2 / S3 kort-låg NEJ / JA
S2 / S3 large NEJ / JA
S2 / S3 swing NEJ / JA
S2 / S3 swing-kort NEJ / JA
U2 / U3 NEJ / JA
U2 / U3 light NEJ / JA
Bambino / Bambino 3 NEJ /NEJ
Micro / Micro 3 NEJ/ NEJ
Panthera X NEJ

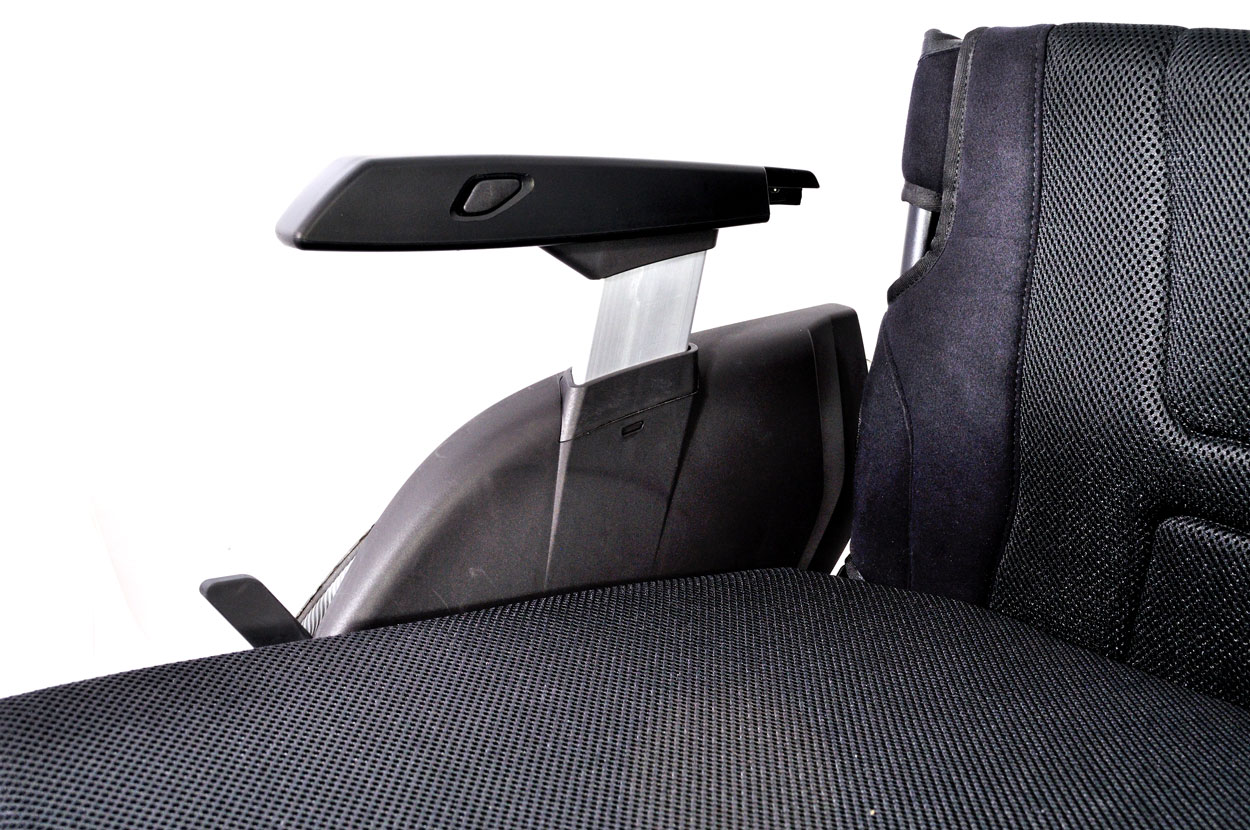

- Ett armstöd som är inställbart i höjd och djupled utan verktyg

- Rullstolen behöver ha bakaxel CARBON +1,5 cm monterad för att armstöd S3 ska passa

- Armstöd 24” kan ej anpassas för 26” med "Förhöjning 26”. Armstöd 26” är en egen artikel

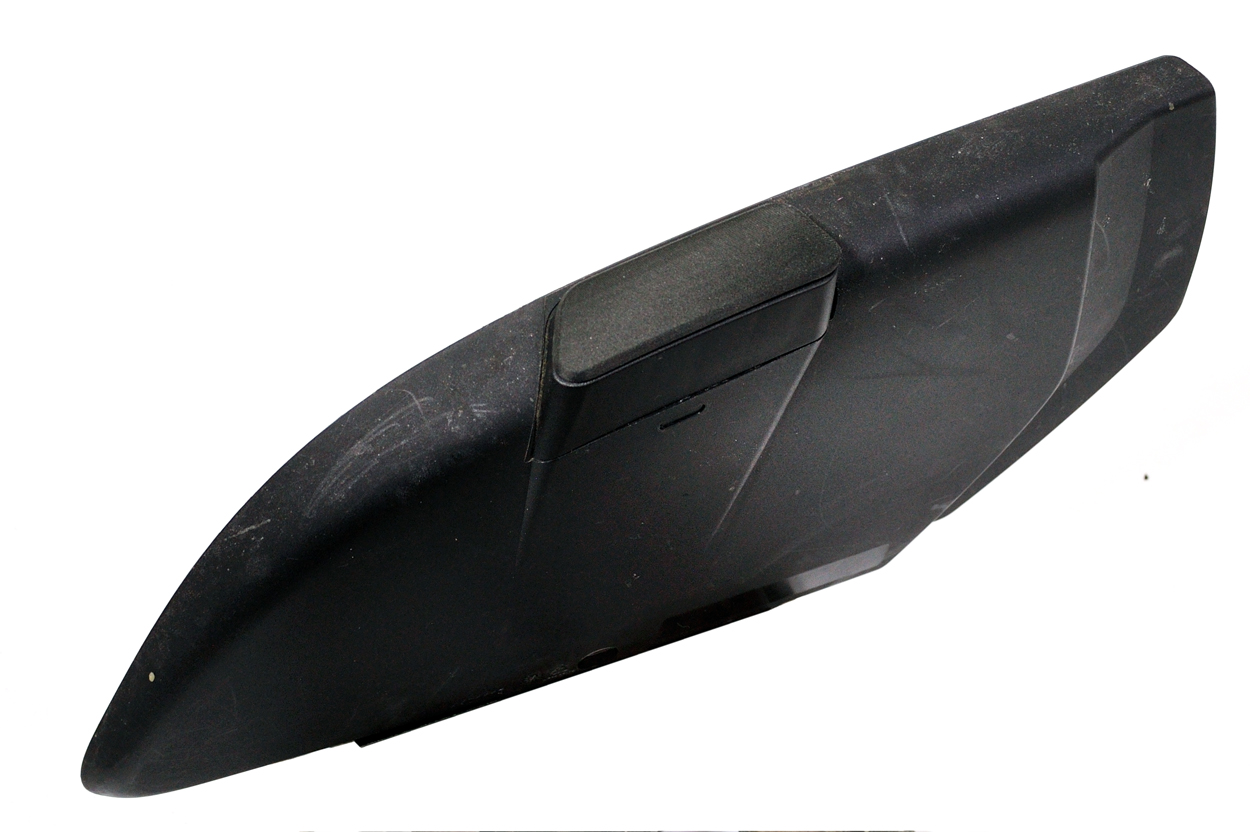

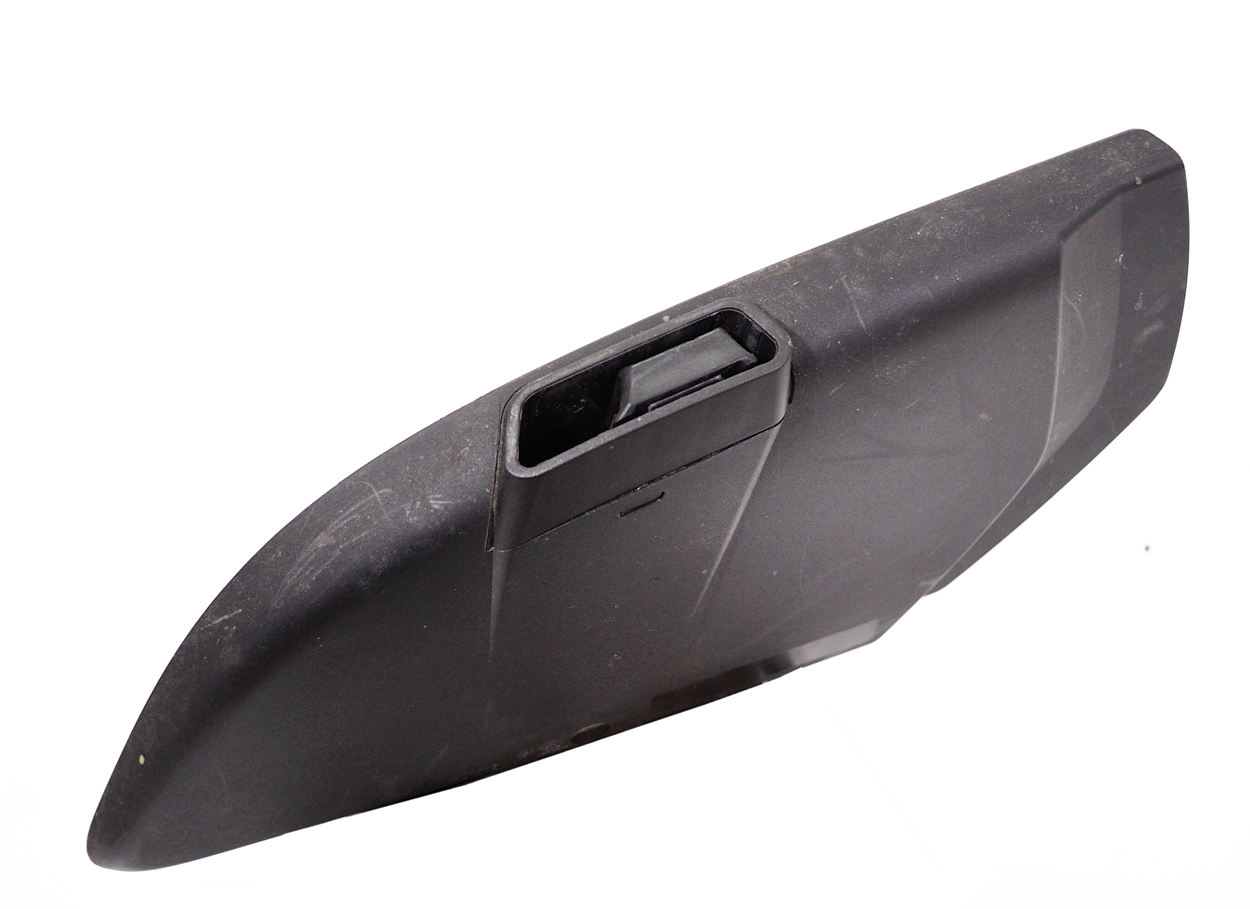

- NYHET - Nu finns det Täckpropp armstöd S3. Se bild 8 till 10r.Se även info nedan.
BENÄMNING ART.NR. ANTAL
Armstöd S3/U3 24" par kpl. med fästen (passar även 25") 4401200  par
Armstöd S3/U3 24" Vänster (passar även 25") 4401201  1
Armstöd S3/U3 24" Höger (passar även 25") 4401202 1
Armstöd S3/U3 26" par kpl. med fästen 4401300 par
Armstöd S3/U3 26" Vänster 4401301 1
Armstöd S3/U3 26" Höger 4401302 1

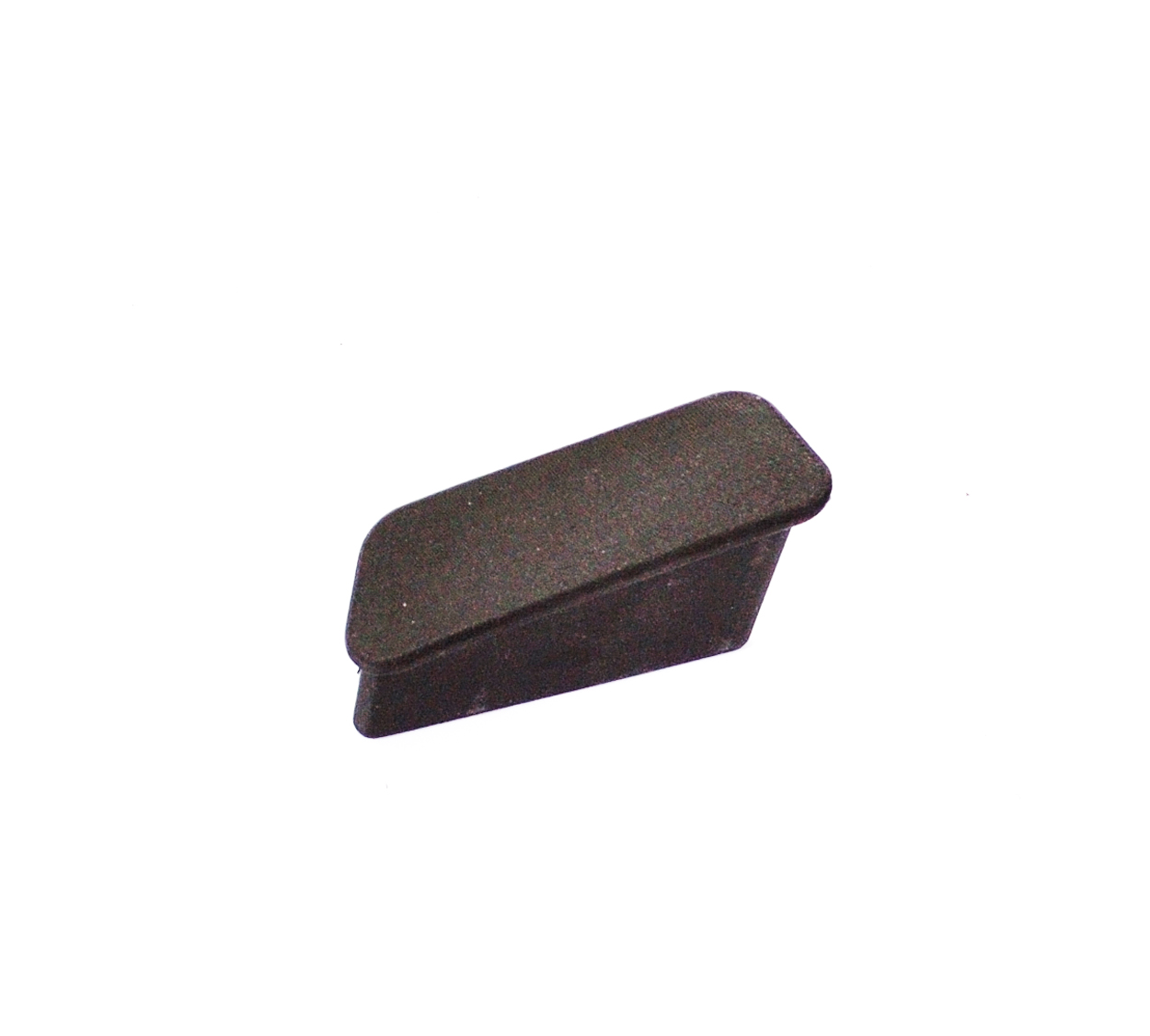

Täckpropp översida armstöd S3 par 4401140 par
Täckpropp översida armstöd S3 VÄ 4401141 1
Täckpropp översida armstöd S3 HÖ 4401142 1
Du är här: start / produkter /tillbehör/ sidoskydd/ armstöd S3

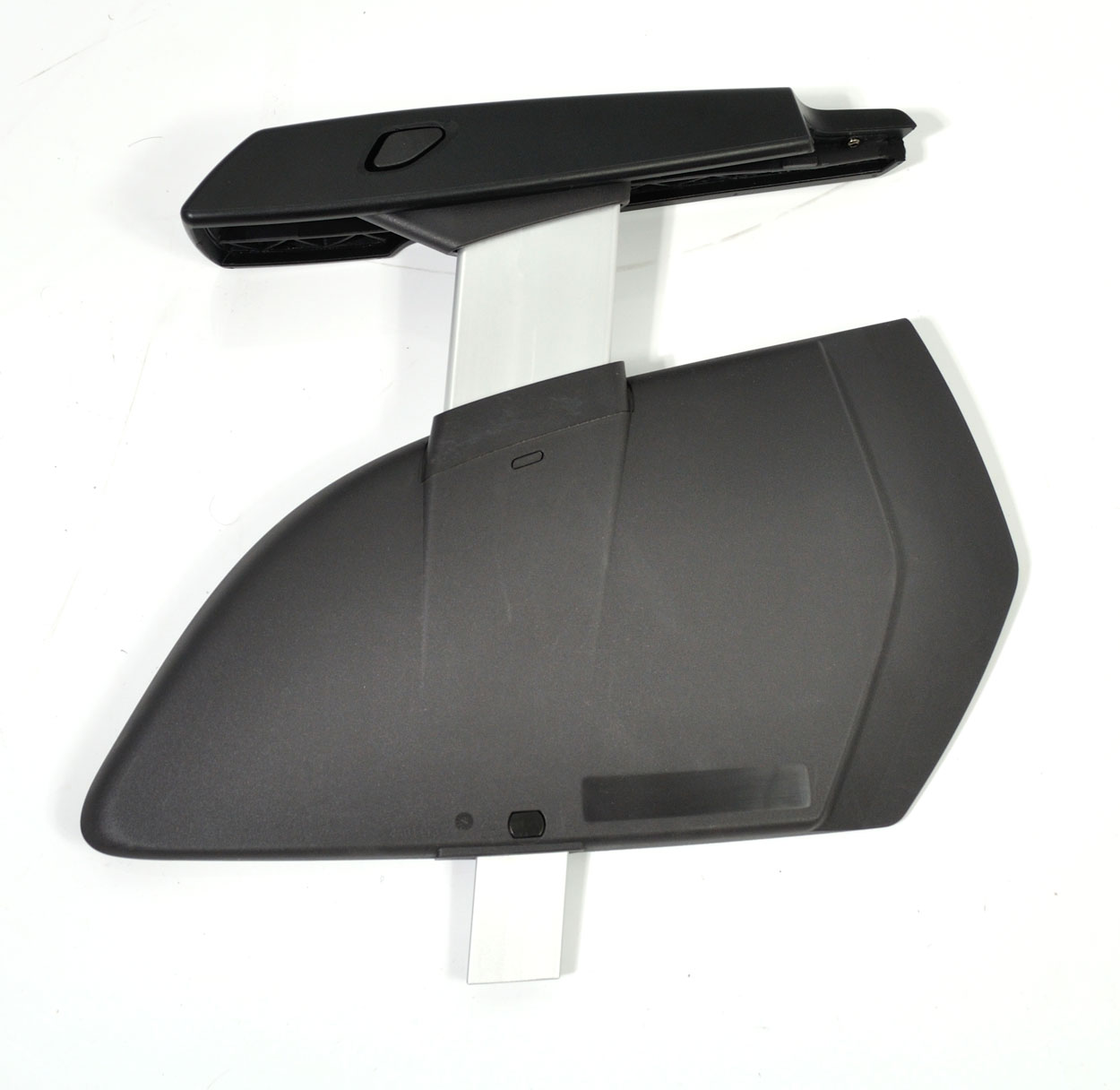

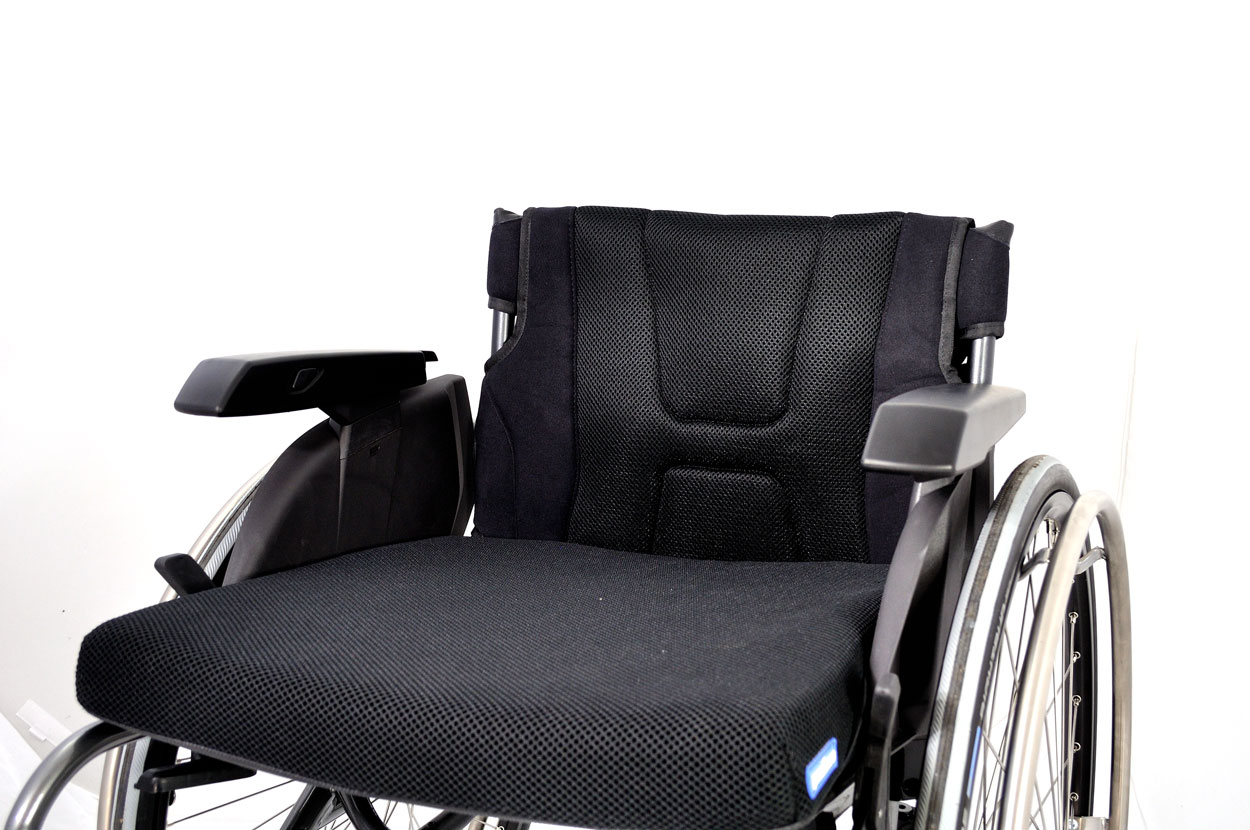

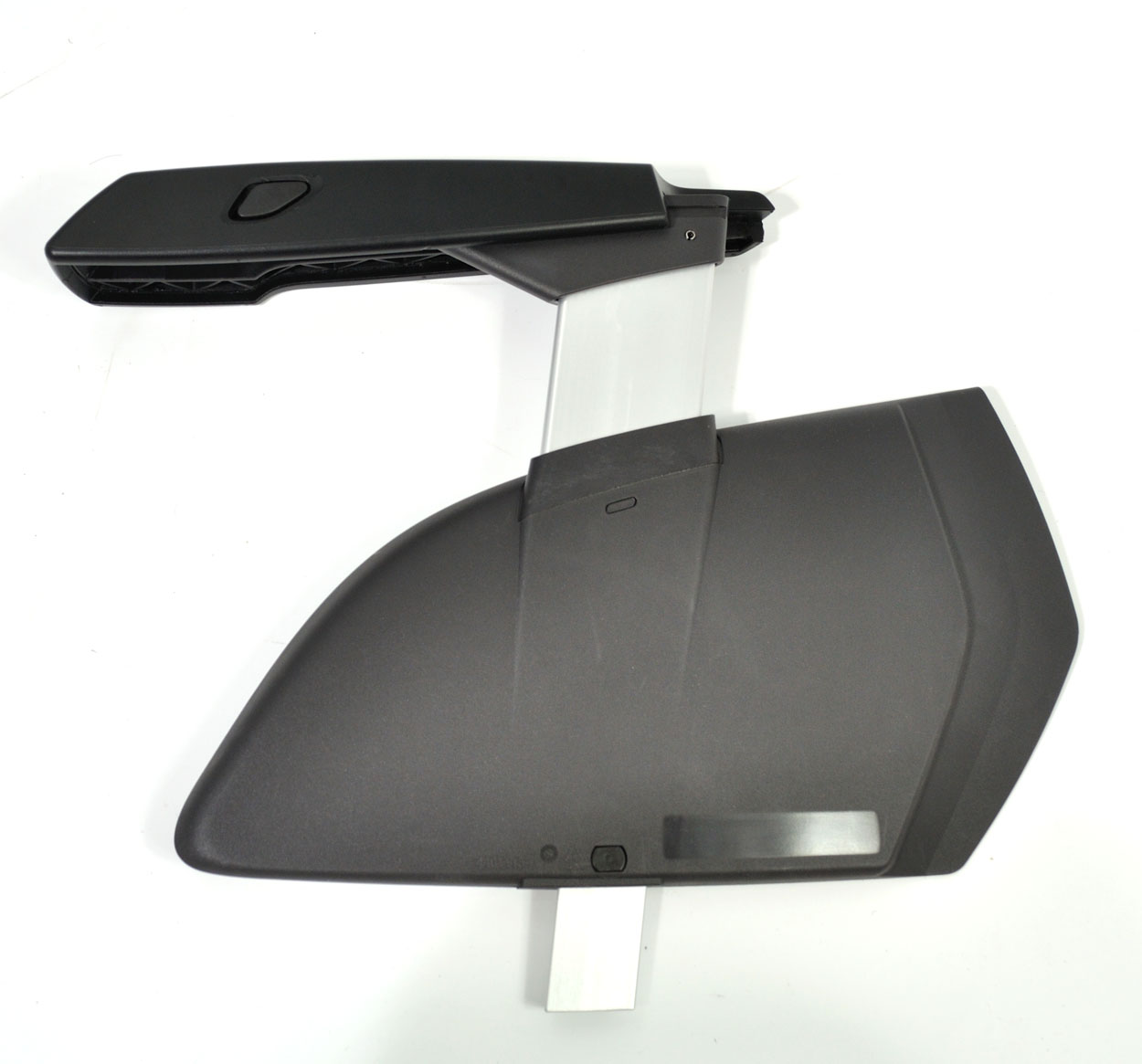

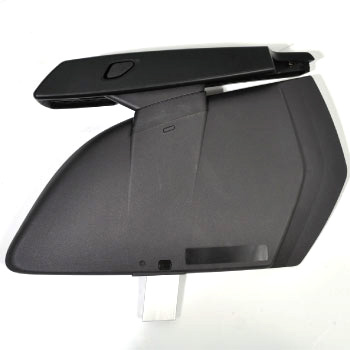

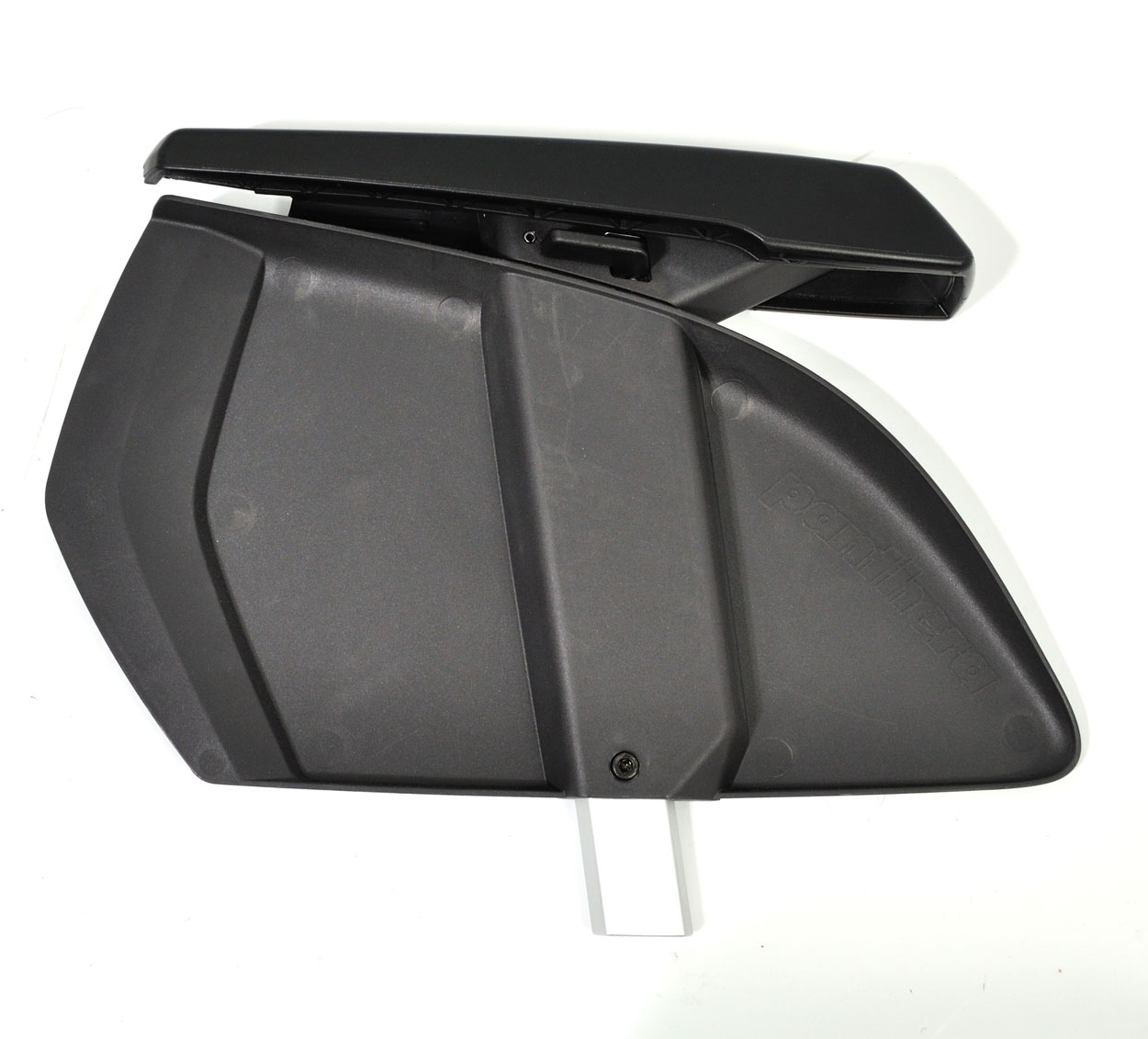

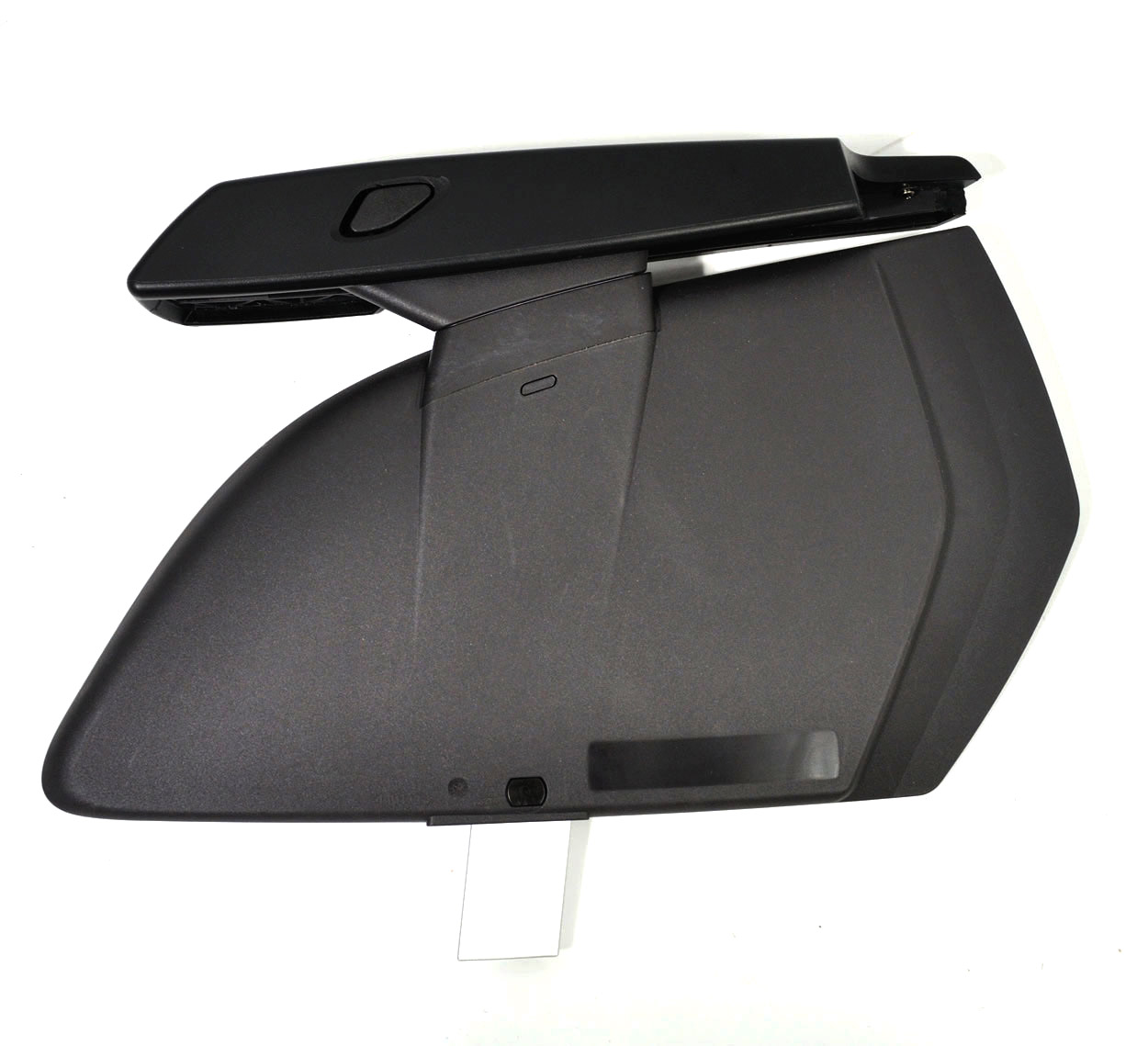

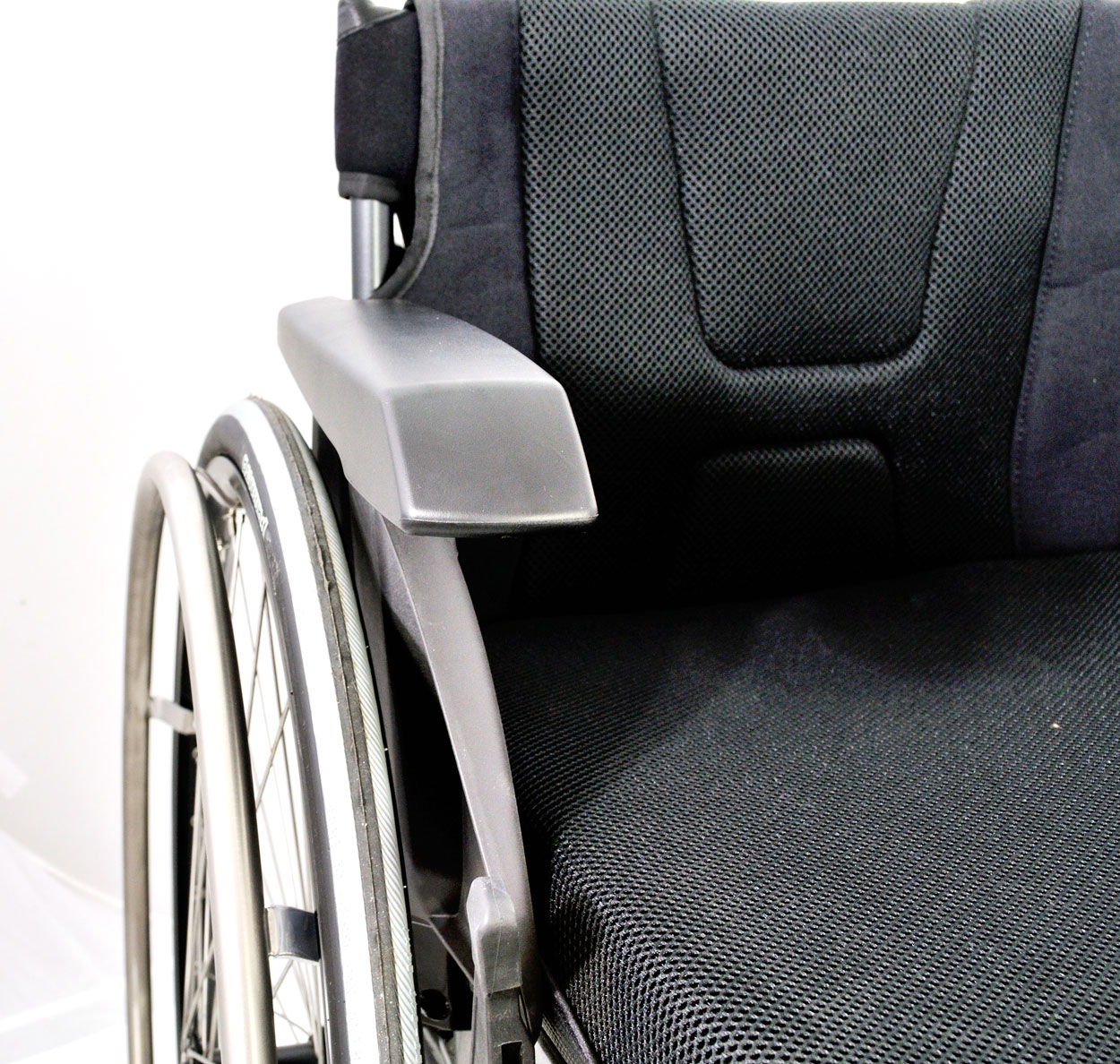

ARMSTÖD S3

Highslide JS
large image
oLightBox.com v3.0

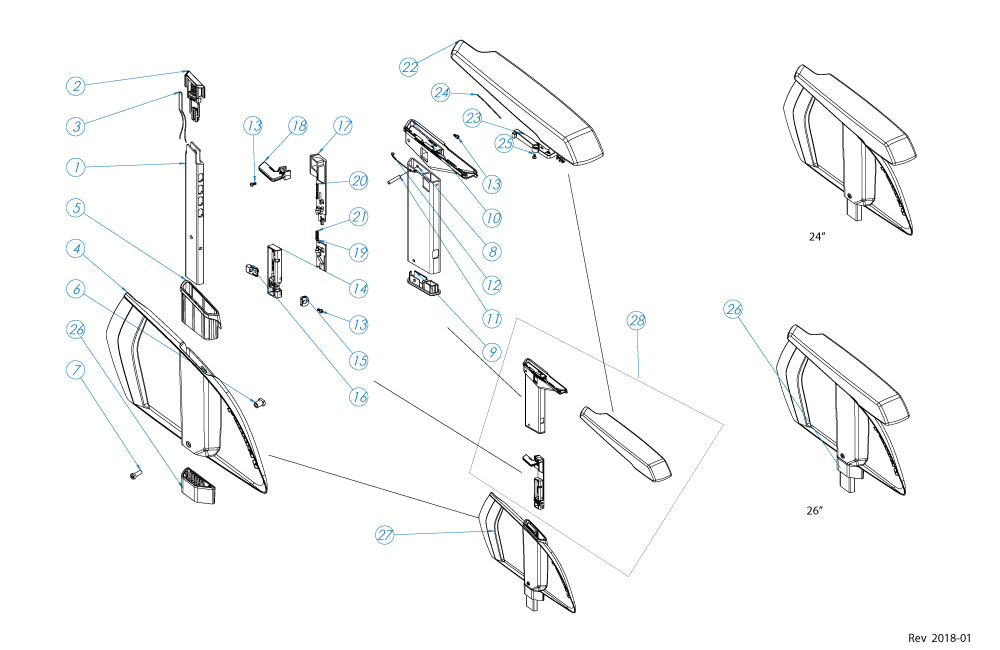

SPRÄNGSKISS

Upp
pos. Benämning   art.nr antal
1 Profil inner armstöd S3 HÖ Ej separat beställningsbar, se pos. 28 4401101 1
  Profil inner armstöd S3 VÄ Ej separat beställningsbar, se pos. 28 4401212 1
2 Ändpropp innerprofil armstöd S3 HÖ Ej separat beställningsbar, se pos. 28 4401118 1
  Ändpropp innerprofil armstöd S3 VÄ Ej separat beställningsbar, se pos. 28 4401218 1
3 Fjäder invändig mekanism armstöd S3 Ej separat beställningsbar, se pos. 28 4401132 1
4 Täckskiva armstöd S3 HÖ Ej separat beställningsbar, se pos. 27 4401113 1
  Täckskiva armstöd S3 VÄ Ej separat beställningsbar, se pos. 27 4401213 1
5 Bussning ytterprofil armstöd S3 HÖ Ej separat beställningsbar, se pos. 27 4401116 1
  Bussning ytterprofil armstöd S3 VÄ Ej separat beställningsbar, se pos. 27 4401216 1
6 Planad mutter armstöd S3 4409205 1
7 M5x14 socket head cap screw 4409204 1
8 Profil ytter armstöd S3 HÖ Ej separat beställningsbar, se pos. 28 4401102 1
  Profil ytter armstöd S3 VÄ Ej separat beställningsbar, se pos. 28 4401232 1
9 Ändpropp profil ytter armstöd S3 HÖ Ej separat beställningsbar, se pos. 28 4401119 1
  Ändpropp profil ytter armstöd S3 VÄ Ej separat beställningsbar, se pos. 28 4401219 1
10 Konsol armstöd S3 HÖ Ej separat beställningsbar, se pos. 28 4401109 1
  Konsol armstöd S3 VÄ Ej separat beställningsbar, se pos. 28 4401209 1
11 Slotted spring pin 4x22 Ej separat beställningsbar, se pos. 28 4409207 1
12 fjäder konsol armstöd S3 Ej separat beställningsbar, se pos. 28 4409203 1
13 Screw-RTK-ST3,5x4,5-fzb-Bix Ej separat beställningsbar, se pos. 28 6005309 3
14 Låsdel invändig armstöd S3 HÖ Ej separat beställningsbar, se pos. 28 4401103 1
  Låsdel invändig armstöd S3 VÄ Ej separat beställningsbar, se pos. 28 4401203 1
15 Lock invädig låsdel armstöd S3 HÖ Ej separat beställningsbar, se pos. 28 4401104 1
  Lock invädig låsdel armstöd S3 VÄ Ej separat beställningsbar, se pos. 28 4401204 1
16 Låstapp invändig armstöd S3 HÖ Ej separat beställningsbar, se pos. 28 4401105 1
  Låstapp invändig armstöd S3 VÄ Ej separat beställningsbar, se pos. 28 4401205 1
17 Hållare låsmekanism armstöd S3 HÖ Ej separat beställningsbar, se pos. 28 4401106 1
  Hållare låsmekanism armstöd S3 VÄ Ej separat beställningsbar, se pos. 28 4401206 1
18 Releaseknapp HS armstöd S3 HÖ Ej separat beställningsbar, se pos. 28 4401107 1
  Releaseknapp HS armstöd S3 VÄ Ej separat beställningsbar, se pos. 28 4401207 1
19 Baksida invändig låsdel armstöd S3 HÖ Ej separat beställningsbar, se pos. 28 4401108 1
  Baksida invändig låsdel armstöd S3 VÄ Ej separat beställningsbar, se pos. 28 4401208 1
20 Coil Spring 3x40 Ej separat beställningsbar, se pos. 28 4409202 1
21 Coil Spring 3x15 Ej separat beställningsbar, se pos. 28 4409201 1
22 Dyna armstöd S3 HÖ Ej separat beställningsbar, se pos. 28 4401111 1
  Dyna armstöd S3 VÄ Ej separat beställningsbar, se pos. 28 4401211 1
23 Knapp release dyna HÖ Ej separat beställningsbar, se pos. 28 4401110 1
  Knapp release dyna VÄ Ej separat beställningsbar, se pos. 28 4401210 1
24 Fjäder knapp armstödsdyna S3 Ej separat beställningsbar, se pos. 28 4401129 1
25 Screw-RTK-ST3,5x4,5-fzb-Bix Ej separat beställningsbar, se pos. 28 4409206 1
26 Förhöjning armstöd S3 26" Vänster Ej separat beställningsbar 4401082 1
  Förhöjning armstöd S3 26" Höger Ej separat beställningsbar 4401081 1
27 Täckskiva S3 24" kpl Vänster Pos. 4, 5, 6 och 7 ingår 4401241 1
  Täckskiva S3 24" kpl Höger Pos. 4, 5, 6 och 7 ingår 4401242 1
  Täckskiva S3 26" kpl Vänster Pos. 4, 5, 6 och 7 ingår 4401245 1
  Täckskiva S3 26" kpl Höger Pos. 4, 5, 6 och 7 ingår 4401246 1
28 Armstödsdyna inkl. profil vänster Pos. 1, 2, 3, 8 till 25 ingår 4401243 1
  Armstödsdyna inkl. profil Höger Pos. 1, 2, 3, 8 till 25 ingår 4401244 1
