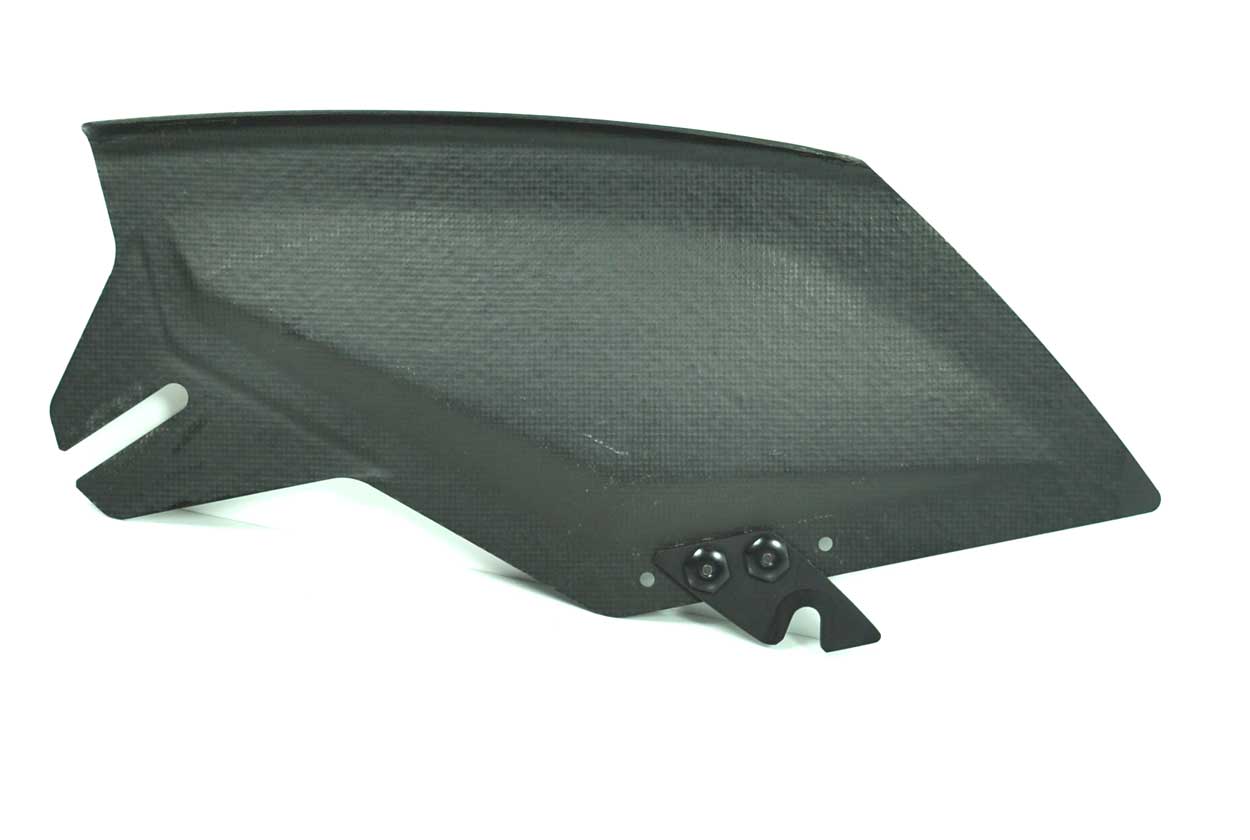

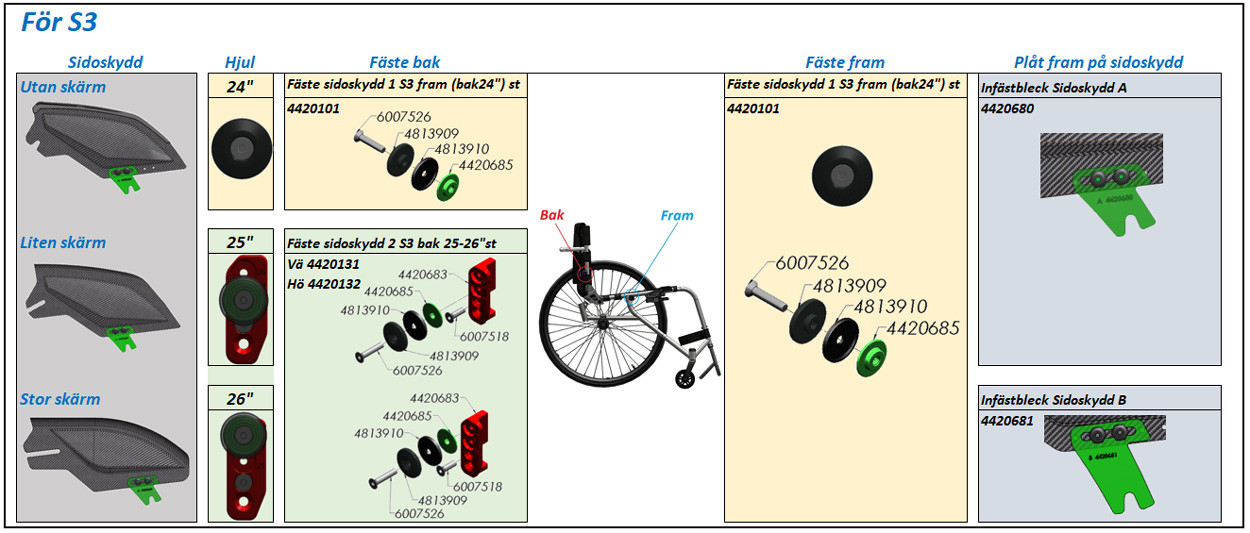

Fäste till sidoskydd Carbon på rullstolar i S3 / U3, U2/U3 Light.

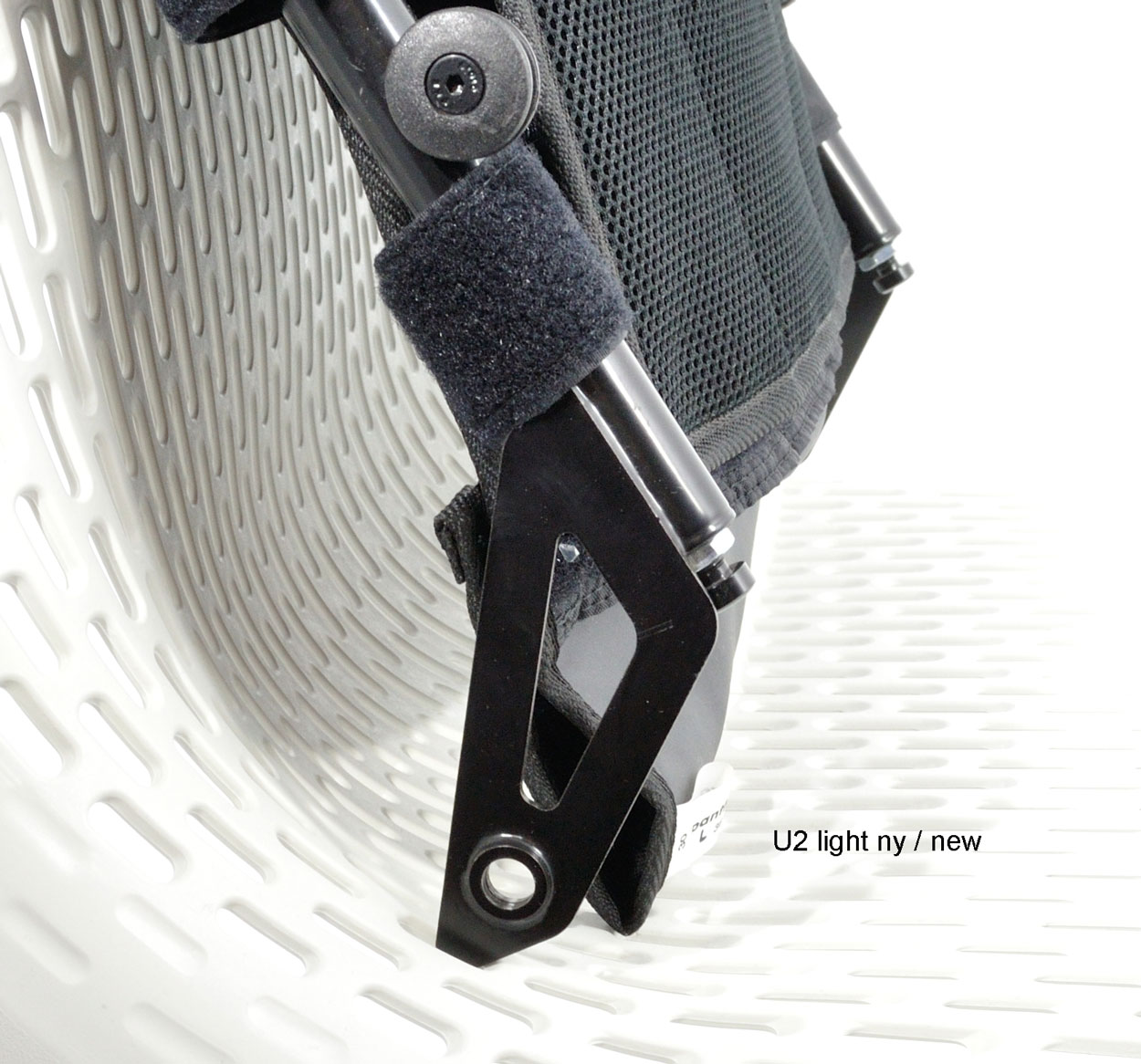

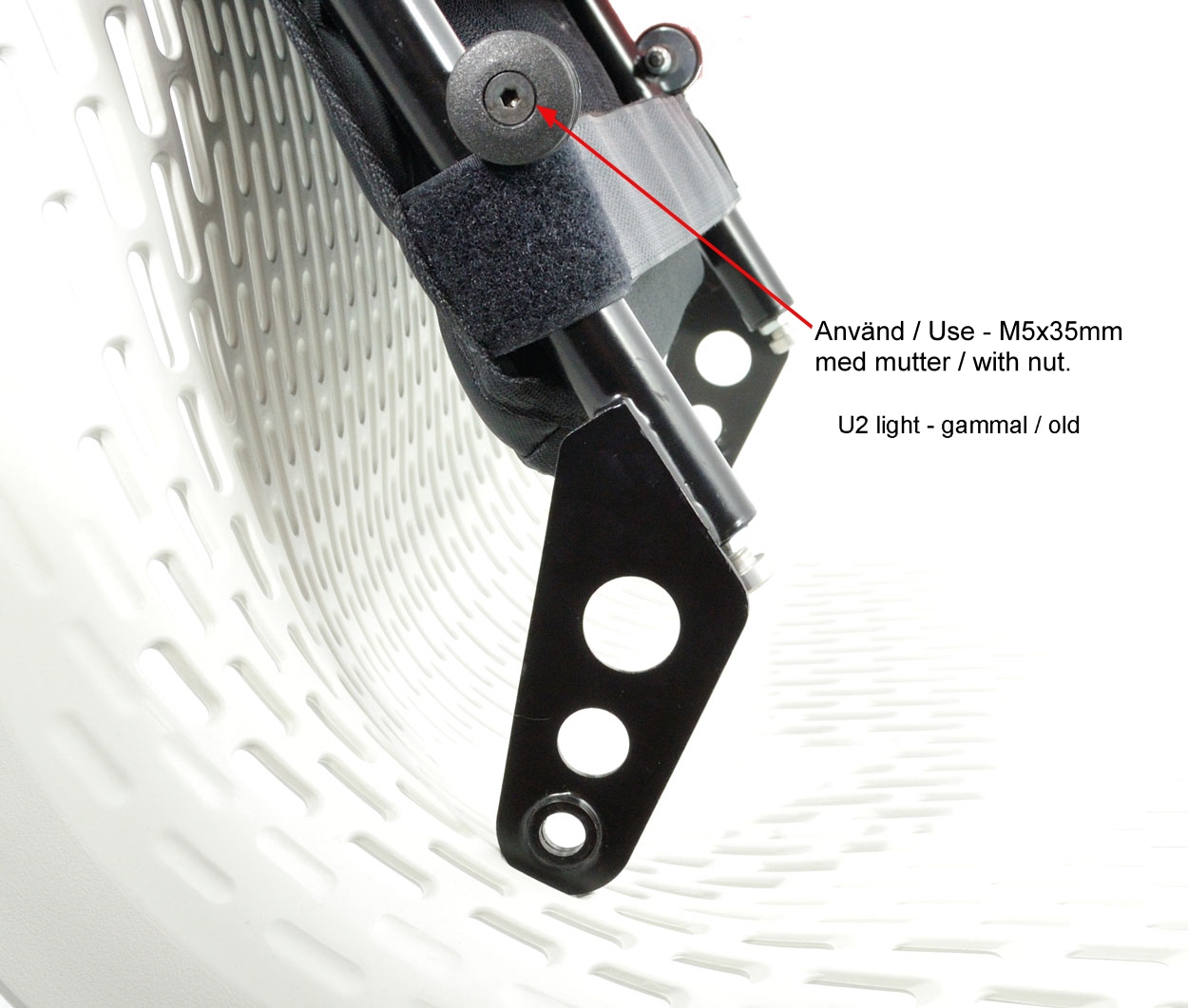

OBS! Vid montering på äldre U2 light- rygg så behövs det en lång M5x35 mm genomgående skruv med mutter på det bakre fästet. Se bilder för mer info. Ange typ av rygg vid beställning.

BENÄMNING	ART.NR.	ANTAL

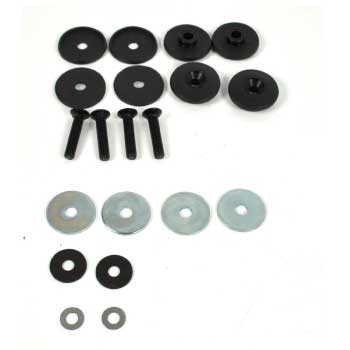

Fästen sidosk carbon U2L 24" hjul	4420650	par
Fästen sidosk carbon U2L 25-26 hjul	4420651	par
Fästen sidosk carbon U2L 25-26" hjul rygg 25	4420652	par

SPRÄNGSKISS 24" DRIVHJUL 25-26" RYGGHÖJD 30-35 DRIVHJUL 25-26" RYGGHÖJD 25 SKILLNAD 25" och 26"

Du är här: start / produkter / tillbehör / sidoskydd / fästen / sidoskydd Carbon-U2light

FÄSTE SIDOSKYDD CARBON

pos.	Benämning	art.nr	antal
1	Rulle sidoskydd U2 light invändig	4813910	2
2	Bult MF6S M5x25 svartkromat	6007526	2
2B	Bult MF6S M5x35 insex + Mutter DIN 985 M5 fzb låg nylock	7007545+7000050	2
3	Karosseribricka SRKB 5.5x22x1.5	8000522	2
4	Rulle sidoskydd U2 light o X utvändig	4813909	1
5	NitbrickaM5x16x1	8000516	1
6	Bricka PS 5x10x0,5 obeh DIN 988	8000512	1

pos.	Benämning		art.nr	antal
1	Fästplåt 26" höger		4420231	1
1	Fästplåt 26" vänster		4420232	1
2	Rulle sidoskydd X utvändig		4813905	1
3	Mutter sidoskyddsrulle X		4813906	1
4	Rulle sidoskydd X invändig		4813904	1
5	Bult MF6S M5x20 10.9 försänkt insex		6007520	1
6	Bult MF6S M5x14 Försänkt insex fzb		6007514	1
7	Bult MF6S M5x30 Försänkt insex obeh		6007531	1
8	Bussning mutter sidoskydd U2 light		4420218	1
9	Klämma rygginfästning U2 light	Ej separat beställningsbar	4601130	1
10	Mellanbit armstödsklämma		4410021	2
11	Bricka NB stål 6x16x1 fzb		8000616	2

pos.	Benämning		art.nr	antal
1	Fästplåt 26" 25 rygg höger		4420241	1
1	Fästplåt 26" 25 rygg vänster		4420242	1
2	Rulle sidoskydd X utvändig		4813905	1
3	Mutter sidoskyddsrulle X		4813906	1
4	Rulle sidoskydd X invändig		4813904	1
5	Bult MF6S M5x20 10.9 försänkt insex		6007520	1
6	Bult MF6S M5x14 Försänkt insex fzb		6007514	1
7	Bult MF6S M5x30 Försänkt insex obeh		6007531	1
8	Bussning mutter sidoskydd U2 light		4420218	1
9	Klämma rygginfästning U2 light	Ej separat beställningsbar	4601130	1
10	Mellanbit armstödsklämma		4410021	2
11	Bricka NB stål 6x16x1 fzb		8000616	2

FÄSTE SIDOSKYDD CARBON

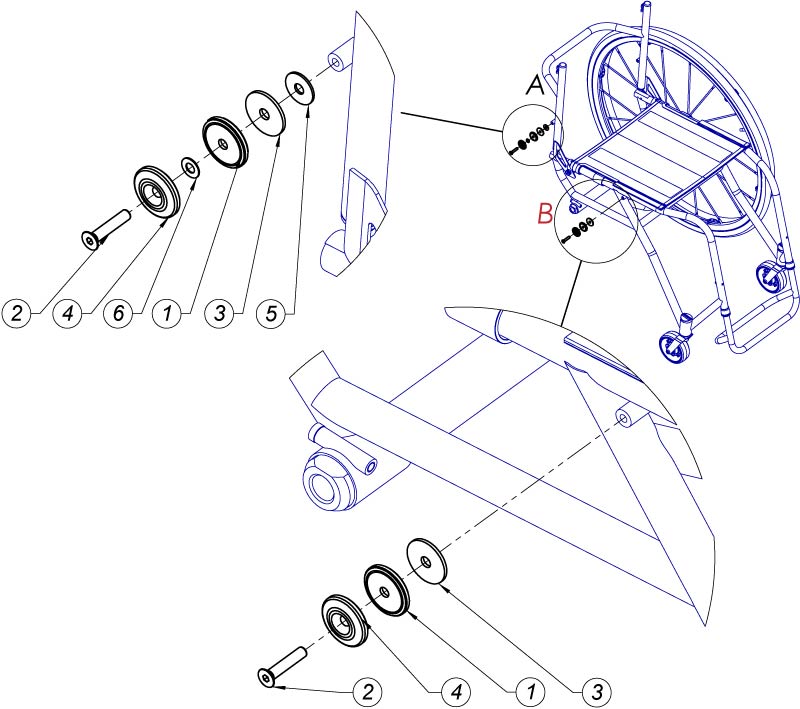

SPRÄNGSKISS DRIVHJUL 24"

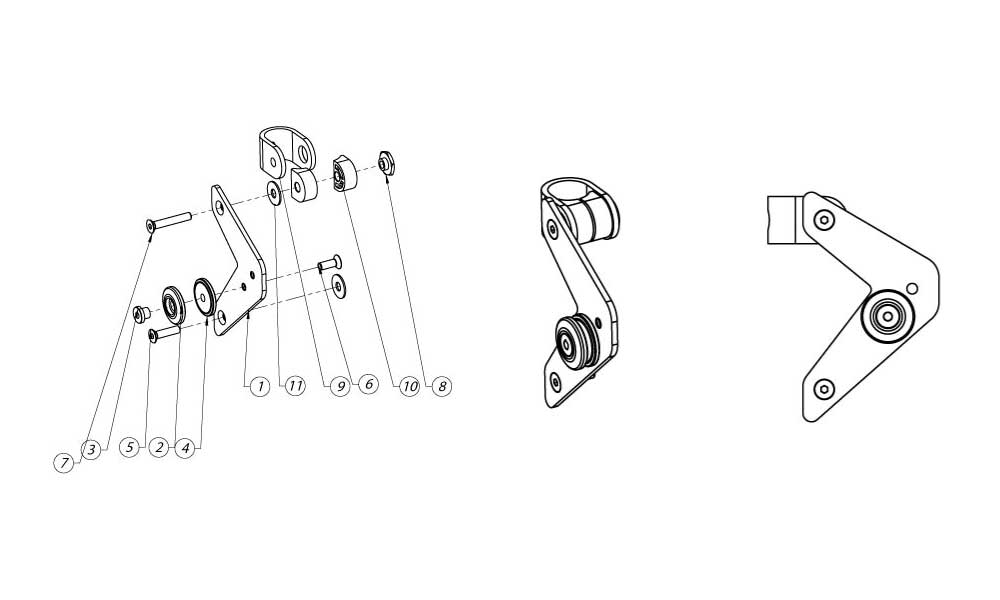

SPRÄNGSKISS DRIVHJUL 25-26" bakre fäste för rygghöjd 30,35,40 cm

SPRÄNGSKISS - DRIVHJUL 25-26" bakre fäste för rygghöjd 25 cm

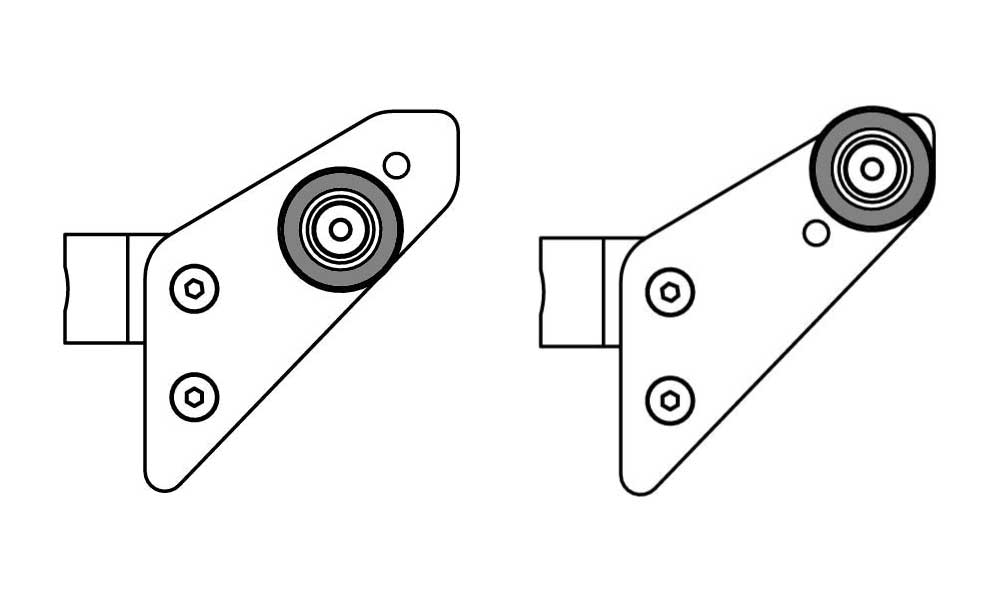

SPRÄNGSKISS-skillnad mellan 25" och 26" drivhjul bakre fäste och 25 cm rygghöjd

25" drivhjul

26" drivhjul

25" drivhjul	26" drivhjul
Notera skillnaden i placering av fästrulle för 25" resp. 26"
