Brickbord Bambino 3

PASSAR TILL
S2 / S3	NEJ / NEJ
S2 kort / S3 kort	NEJ / NEJ
S2 kort-låg / S3 kort-låg	NEJ / NEJ
S3 Kort ABD	JA
S2 large / S3 large	NEJ / NEJ
S2 swing / S3 swing	NEJ / NEJ
S2 swing-kort / S3 swing-kort	NEJ / NEJ
U2 / U3	NEJ / NEJ
U2 light / U3 light	NEJ / NEJ
Bambino / Bambino 3	NEJ /JA
Micro	NEJ
Panthera X	NEJ

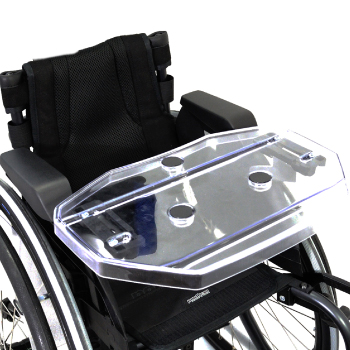

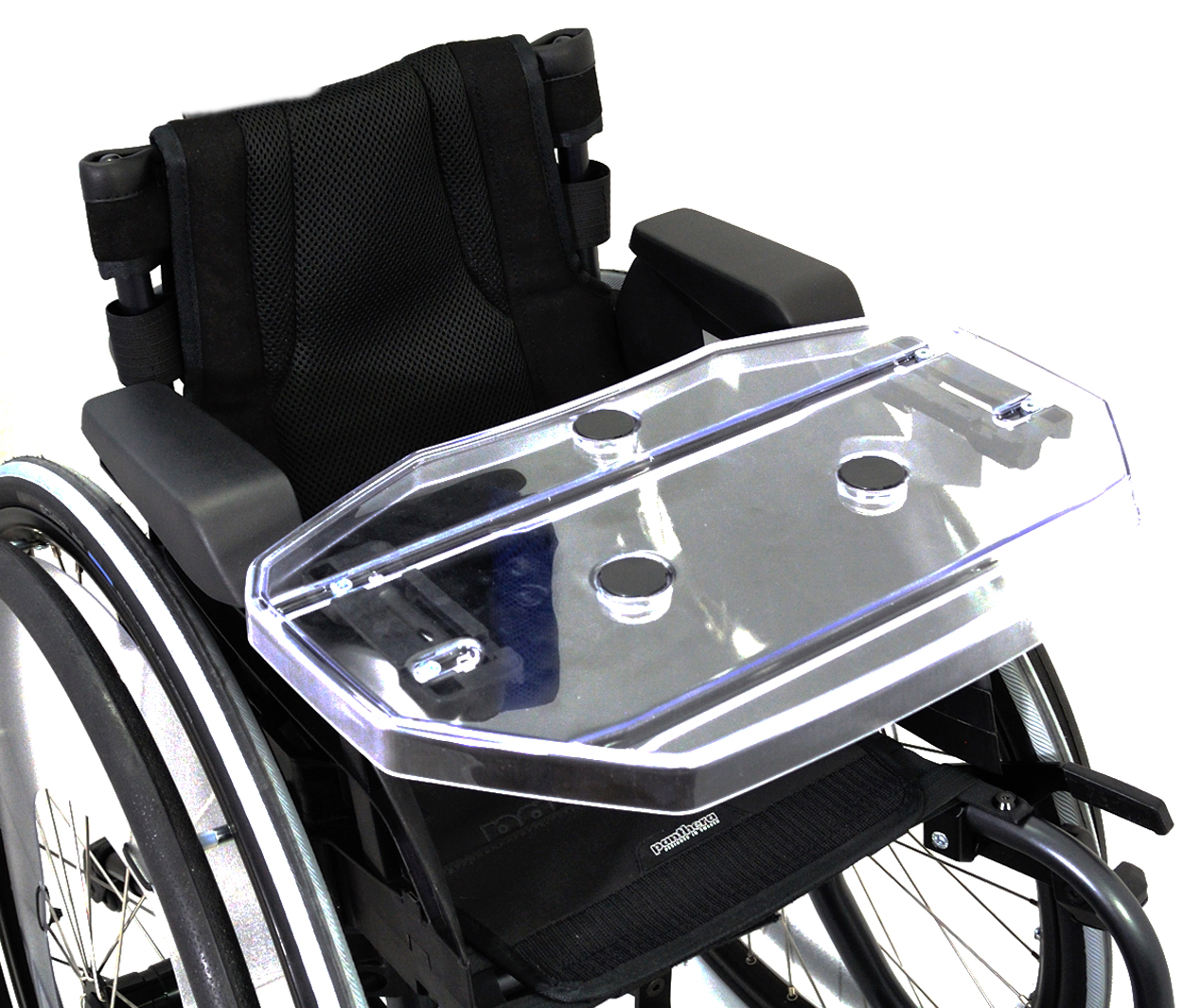

- Ett brickbord som monteras i sidoskydden

- Sidoskydden är förberedda med hål för brickbordets fästen

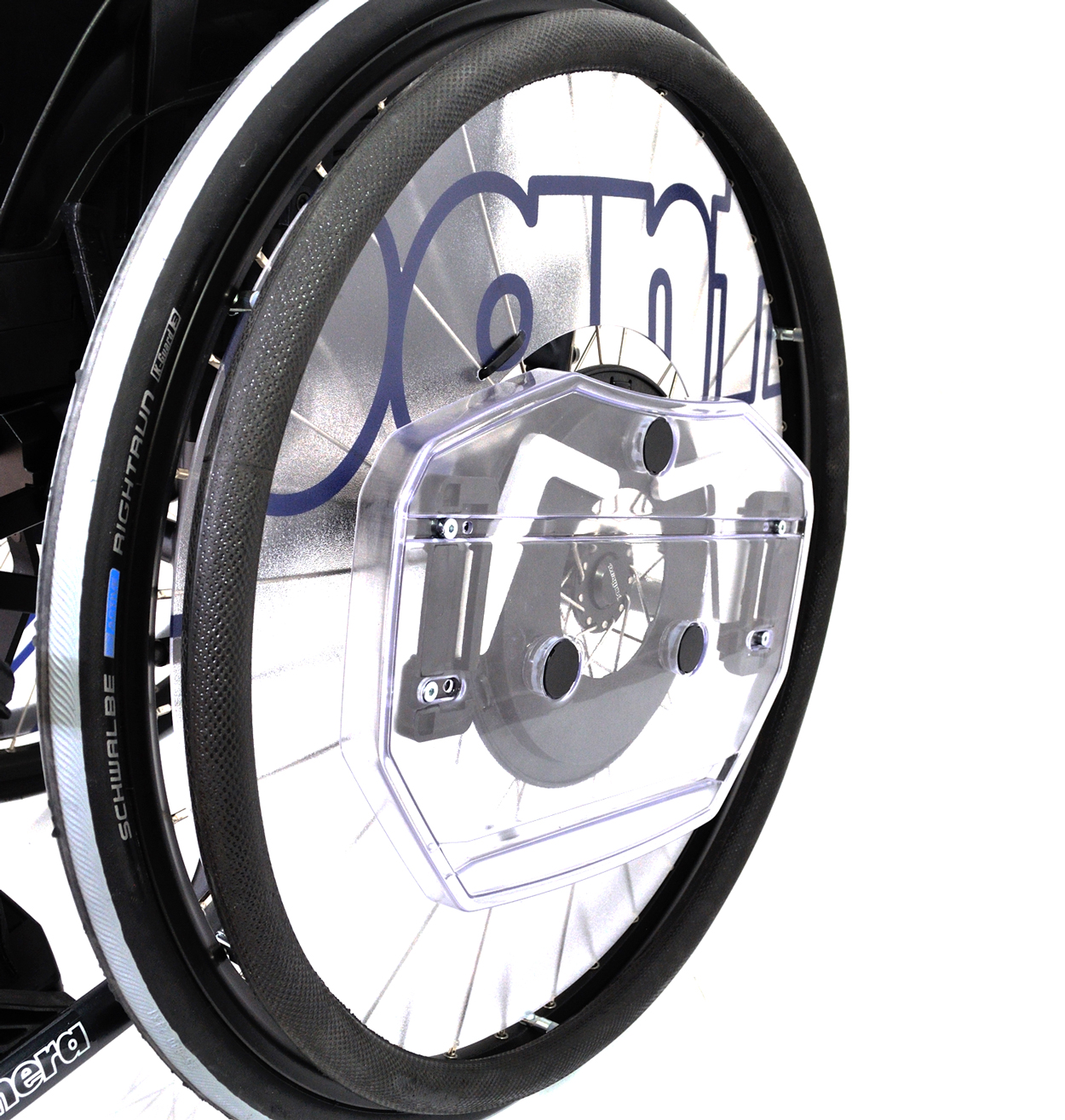

- Unik fastsättning av bordet med magneter på drivhjulet när det inte används.

BENÄMNING	ART.NR.	ANTAL
Brickbord kpl	6810000	st
Magnetfäste till brickbord B3 kpl	6810010	st

SPRÄNGSKISS

MONTERINGSANVISNING

MONTERINGSVIDEO

BRICKBORD

Du är här: start / produkter /tillbehör / bord / brickbord Bambino 3

pos.	Benämning		art.nr	antal
	Brickbord kit 1	Innehåller POS 1, 2, 3, 7	6810015	KIT
	Brickbord kit 2	Innehåller POS 4, 5, 6, 8, 9	6810016	KIT
	Magnetfäste till brickbord B3 kpl	Innehåller POS 10, 11, 12	6810010	KIT

1	Brickbord		6810001	1
2	Stålkopp Brickbord fzb	Ej separat beställningsbar, ingår i 6810015, Brickbord kit 1	6810022	3
3	Plopp Brickbord	Ej separat beställningsbar, ingår i 6810015, Brickbord kit 1	6810003	3
4	Staghållare Brickbord	Ej separat beställningsbar, ingår i 6810016, Brickbord kit 2	6810004	2
5	Bussning led Brickbord	Ej separat beställningsbar, ingår i 6810016, Brickbord kit 2	6810005	2
6	Stag brickbord	Ej separat beställningsbar, ingår i 6810016, Brickbord kit 2	6810006	2
7	O-ring 19x2,5	Ej separat beställningsbar, ingår i 6810015, Brickbord kit 1	6810012	3
8	Mutter DIN 985 M5 fzb låg nylock	Ej separat beställningsbar, ingår i 6810016, Brickbord kit 2	7000050	4
9	Bult MLC6S M5x10 fzb	Ej separat beställningsbar, ingår i 6810016, Brickbord kit 2	6002508	4
10	Magnetfäste		6810008	1
11	Magnet 20x5 till Bricka	Ej separat beställningsbar, ingår i 6810010, Magnetfäste till brickbord B3 kpl	9900307	3
12	Strapps	Ej separat beställningsbar, ingår i 6810010, Magnetfäste till brickbord B3 kpl	9000045	3
