HÖJA ELLER SÄNKA SITTHÖJDEN PÅ RULLSTOLEN |
VARFÖR?
• Vanligaste skälet till att man behöver ändra
höjden, är att man har en skada eller ett
handikapp som medfört att man har en annorlunda
kroppskonstitution. Man kan ha korta armar och inte
nå ner till drivhjulen tillräckligt. Det kan också
vara tvärtom, att man kanske har kort överkropp
som medför att axlar/armar hamnar alldeles för lågt
i förhållande till hjulen.
• Ett skäl till sänkning, kan vara för
kategorin hemiplegiker. Där vill man ofta använda
den friska foten för att sparka sig fram, och behöver
då sitta på en lägre och lämpligare höjd, för
att nå ner till golvet.
VIKTIG PRINCIP
• Stolen måste alltid sänkas/höjas lika
mycket fram som bak. Annars kommer det bli fel på
hjulvinklar och på gaffeltappens vinkel. Detta gör
stolen svår eller omöjlig att manövrera.
Avvikelse på ca 5-8mm kan accepteras, åt "rätt
håll".
• Om man inte kan höja/sänka
exakt lika både fram och bak, skall man alltid se till att framändan är lite högre, än bak. Det
får inte vara tvärtom.
GUIDE
• För att få
hjälp med att välja gafflar och länkhjul vid
olika höjningar kan man använda nedanstående Sitthöjdskonfigurator i Excel, en för S2 serien och en för S3. |
|
|
|
|
| |
| |
| |
| |
| |
| |
| |
| |
|
HÖJA BAK MED CAMBERAXEL |
Så här går det till: |
Du använder dig av camberaxel 2grader (eller annan vinkel), och monterar denna med olika mellanlägg. Vi har sammanställt satser med skruv och mellanlägg, för de olika höjdalternativen. Du behöver alltså två saker: |
| |
• camberaxel, sats
• monteringssats |
ALLA MODELLER |
Tabell för olika modeller |
| |
|
|
| |
| |
| |
| |
|
ALLA MODELLER |
• Välj önskad höjning här nedan för att välja monteringssats till önskad höjd
• Sedan klickar du vidare till "camberaxel, för att välja rätt bredd (och kanske vinkel). |
 |
| |
Höjning: |
|
|
|
|
|
|
| |
| |
| |
| |
|
HÖJA BAK MED CAMBERAXEL - 4 mm |
| |
....ingen monteringssats...Camberaxel i sig, höjer stolen 4mm. Gå vidare och välj camberaxel. |
|
| |
|
|
|
Höja - bak med camberaxel - 14 mm |
Höja - bak med camberaxel - 24 mm |
 |
 |
pos |
Benämning |
|
|
1 |
MonteringssatsC-axel+14mm/-55mm
|
|
|
2 |
Mellanbit 2 spår camberaxel
|
|
|
3 |
|
|
|
4 |
|
|
|
|
|
pos |
Benämning |
art.nr |
antal |
| 1 |
Monteringssats C-axel+24mm/-65mm |
3332003 |
1 |
| 2 |
Mellanbit 2 spår camberaxel |
3331928 |
2 |
| 3 |
Mellanbit, 19 spår |
3331900 |
2 |
| 4 |
Mellanskiva plast t 12° |
3331000 |
2 |
| 5 |
Bult MC6S 8.8 M6x55, fzb |
6002655 |
8 |
|
|
Monteringssats - höjning 14 mm
Beställ art.nr 333 20 02 Du sätter dit mellanbitarna i monteringssatsen (2,3), i stället för den mellanbit som ingår i "camberaxel, sats". I satsen ingår skruv och mellanbitar.
Gå vidare och välj camberaxel. |
Monteringssats - höjning 24 mm
Beställ art.nr 333 20 03 Du sätter dit mellanbitarna i monteringssatsen (2,3 och 4), i stället för den mellanbit som ingår i "camberaxel, sats". I satsen ingår skruv och mellanbitar.
Gå vidare och välj camberaxel. |
|
|
Höja - bak med camberaxel - 34 mm |

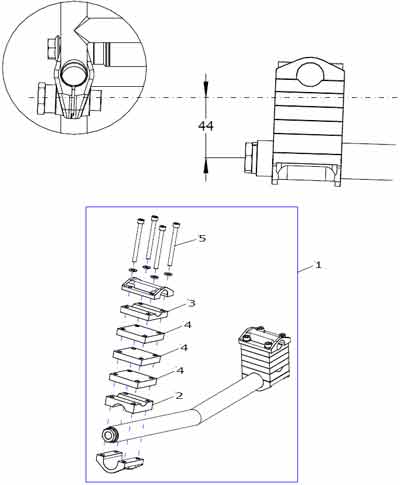

Höja - bak med camberaxel - 44 mm |
 |
 |
pos |
|
art.nr |
|
|
Monteringssats C-axel+34mm
|
3332004 |
|
|
Mellanbit 2 spår camberaxel
|
3331928 |
|
|
|
3331900 |
|
|
|
3331000 |
|
|
Bult MC6SM6x65 fzb |
6002665 |
|
|
|
pos |
|
|
|
|
Monteringssats C-axel+44 mm
|
|
|
|
Mellanbit 2 spår camberaxel
|
|
|
|
|
|
|
|
|
|
|
|
Bult MC6S 88 M6x75 fzb |
|
|
|
|
Monteringssats - höjning 34 mm |
Monteringssats - höjning 44 mm |
Beställ art.nr 333 20 04 Du sätter dit mellanbitarna i monteringssatsen (2,3 och 4), i stället för den mellanbit som ingår i "camberaxel, sats". I satsen ingår skruv och mellanbitar.
Gå vidare och välj camberaxel. |
Beställ art.nr 333 20 05 Du sätter dit mellanbitarna i monteringssatsen (2,3 och 4), i stället för den mellanbit som ingår i "camberaxel, sats". I satsen ingår skruv och mellanbitar.
Gå vidare och välj camberaxel. |
| |
| |
| |
| |
|
HÖJA S2, S2 KORT OCH S2 SWING |
| |
Sitthöjd fram S2 och S2 kort: 470 mm (måttet avser standardmonterad S2 med 24" drivhjul) Sitthöjd fram S2 swing: 450 mm (måttet avser standardmonterad S2 swing med 24" drivhjul)
Sitthöjd bak S2, S2 swing och S2 kort: 430 mm (måttet avser standardmonterad S2 med 24" drivhjul)
När man höjer en stol skall man höja lika mycket fram som bak.
Går inte detta skall man höja lite mer fram än bak.
xx = stolens bredd |
| |
Höja bak |
Höjning (mm) |
Bakaxel |
Drivhjul |
0 |
Bakaxel komp. 330 00 xx |
24" drivhjul standard |
4 |
Camberaxelsats 334 xx 02 |
24" drivhjul standard |
14 |
Camberaxelsats 334 xx 02 + Mont.sats +14mm/-55mm 333 20 02 |
24" drivhjul standard |
24 |
Bakaxel komp. 330 00 xx |
26" drivhjul |
24 |
Camberaxelsats 334 xx 02 + Mont.sats +24mm/-65mm 333 20 03 |
24" drivhjul standard |
28 |
Camberaxelsats 334 xx 02 |
26" drivhjul |
34 |
Camberaxelsats 334 xx 02 + Mont.sats +34mm 333 20 04 |
24" drivhjul standard |
38 |
Camberaxelsats 334 xx 02 + Mont.sats +14mm/-55mm 333 20 02 |
26" drivhjul |
44 |
Camberaxelsats 334 xx 02 + Mont.sats +44mm 333 20 05 |
24" drivhjul standard |
48 |
Camberaxelsats 334 xx 02 + Mont.sats +24mm/-65mm 333 20 03 |
26" drivhjul |
58 |
Camberaxelsats 334 xx 02 + Mont.sats +34mm 333 20 04 |
26" drivhjul |
|
| |
Höja fram |
| (mm) |
Gaffel |
Tapp |
Länkhjul |
Finns som art. |
0 |
S2 |
|
std |
|
5" |
|
230 00 40 |
8,5 |
Bambino 24" |
|
std |
|
5" |
|
230 00 02 |
10 |
S2 |
200 45 00 |
std +10mm |
230 00 18 |
5" |
200 00 00 |
|
11 |
S2 |
200 45 00 |
26" sats |
230 00 28 |
3" |
200 00 40 |
|
15 |
S2 |
200 45 00 |
std +15mm |
230 00 23 |
5" |
200 00 00 |
|
18,5 |
Bambino 24" |
200 43 00 |
std +10mm |
230 00 18 |
5" |
200 00 00 |
|
23,5 |
Bambino 24" |
200 43 00 |
std +15mm |
230 00 23 |
5" |
200 00 00 |
|
25 |
S2 |
200 45 00 |
26" sats |
230 00 28 |
5" |
200 00 00 |
|
33,5 |
Bambino 24" |
200 43 00 |
26" sats |
230 00 28 |
5" |
200 00 00 |
|
36 |
Std (6" hål) |
200 42 21 |
std |
230 01 10 |
5" |
200 00 00 |
|
37 |
Std |
200 42 00 |
std |
230 01 10 |
3" |
200 00 40 |
|
40 |
S2 |
200 45 00 |
26"+15mm+26" hylsa |
230 00 24 + 230 00 27 |
5" |
200 00 00 |
|
46 |
Std (6" hål) |
200 42 20 |
std +10mm |
230 00 18 |
5" |
200 00 00 |
|
47 |
Std |
200 42 00 |
std +10mm |
230 00 18 |
3" |
200 00 40 |
|
51 |
Std |
|
std |
|
5" |
|
230 00 00 |
52 |
Std |
200 42 00 |
std +15mm |
230 00 23 |
3" |
200 00 40 |
|
61 |
Std |
200 42 00 |
std +10mm |
230 00 18 |
5" |
200 00 00 |
|
62 |
Std |
200 42 00 |
26" sats |
230 00 28 |
3" |
200 00 40 |
|
|
| |
| |
| |
| |
|
HÖJA U2 |
Sitthöjd fram U2: 470 mm (måttet avser standardmonterad U2 med 24" drivhjul)
Sitthöjd bak U2: 430 mm (måttet avser standardmonterad U2 med 24" drivhjul)
När man höjer en stol skall man höja lika mycket fram som bak.
Går inte detta skall man höja lite mer fram än bak.
xx = stolens bredd |
| |
Höja bak |
Höjning (mm) |
Bakaxel |
Drivhjul |
0 |
Bakaxel komp. 330 00 xx |
24" drivhjul standard |
4 |
Camberaxelsats 334 xx 02 |
24" drivhjul standard |
14 |
Camberaxelsats 334 xx 02 + Mont.sats +14mm/-55mm 333 20 02 |
24" drivhjul standard |
24 |
Bakaxel komp. 330 00 xx |
26" drivhjul |
24 |
Camberaxelsats 334 xx 02 + Mont.sats +24mm/-65mm 333 20 03 |
24" drivhjul standard |
28 |
Camberaxelsats 334 xx 02 |
26" drivhjul |
34 |
Camberaxelsats 334 xx 02 + Mont.sats +34mm 333 20 04 |
24" drivhjul standard |
38 |
Camberaxelsats 334 xx 02 + Mont.sats +14mm/-55mm 333 20 02 |
26" drivhjul |
44 |
Camberaxelsats 334 xx 02 + Mont.sats +44mm 333 20 05 |
24" drivhjul standard |
48 |
Camberaxelsats 334 xx 02 + Mont.sats +24mm/-65mm 333 20 03 |
26" drivhjul |
58 |
Camberaxelsats 334 xx 02 + Mont.sats +34mm 333 20 04 |
26" drivhjul |
|
| |
Höja fram |
|
|
|
|
|
0 |
kort |
|
std |
|
3" |
|
230 00 04 |
10 |
kort |
240 40 02 |
std +10mm |
230 00 18 |
3" |
200 00 40 |
|
15 |
kort |
240 40 02 |
std +15mm |
230 00 23 |
3" |
200 00 40 |
|
22,5 |
Bambino 22" |
200 43 00 |
std |
230 01 10 |
3" |
200 00 40 |
|
25 |
kort |
240 40 02 |
26" sats |
230 00 28 |
3" |
200 00 40 |
|
34,5 |
S2 för 6" |
200 45 10 |
std +10mm |
230 00 18 |
3" |
200 00 40 |
|
39,5 |
S2 för 6" |
200 45 10 |
std +15mm |
230 00 23 |
3" |
200 00 40 |
|
47,5 |
Bambino 24" |
200 43 00 |
std |
230 01 10 |
3" |
200 00 40 |
|
57,5 |
Bambino 24" |
200 43 00 |
std +10mm |
230 00 18 |
3" |
200 00 40 |
|
62,5 |
Bambino 24" |
200 43 00 |
std +15mm |
230 00 23 |
3" |
200 00 40 |
|
|
| |
| |
| |
| |
| |
| |
|
HÖJA BAMBINO 20" |
Sitthöjd fram Bambino 20": 390 mm (måttet avser standardmonterad Bambino med 20" drivhjul)
Sitthöjd bak Bambino 20": 370 mm (måttet avser standardmonterad Bambino med 20" drivhjul)
När man höjer en stol skall man höja lika mycket fram som bak.
Går inte detta skall man höja lite mer fram än bak.
xx = stolens bredd |
HÖJA BAK |
Höjning (mm) |
Bakaxel |
Drivhjul |
0 |
Bakaxel komp. 330 00 xx |
20" drivhjul standard |
4 |
Camberaxelsats 334 xx 02 |
20" drivhjul standard |
14 |
Camberaxelsats 334 xx 02 + Mont.sats +14mm/-55mm 333 20 02 |
20" drivhjul standard |
19 |
Bakaxel komp. 330 00 xx |
22" drivhjul standard |
23 |
Camberaxelsats 334 xx 02 |
22" drivhjul standard |
24 |
Camberaxelsats 334 xx 02 + Mont.sats +24mm/-65mm 333 20 03 |
20" drivhjul standard |
33 |
Camberaxelsats 334 xx 02 + Mont.sats +14mm/-55mm 333 20 02 |
22" drivhjul standard |
34 |
Camberaxelsats 334 xx 02 + Mont.sats +34mm 333 20 04 |
20" drivhjul standard |
43 |
Camberaxelsats 334 xx 02 + Mont.sats +24mm/-65mm 333 20 03 |
22" drivhjul standard |
44 |
Camberaxelsats 334 xx 02 + Mont.sats +44mm 333 20 05 |
20" drivhjul standard |
53 |
Camberaxelsats 334 xx 02 + Mont.sats +34mm 333 20 04 |
22" drivhjul standard |
|
| |
HÖJA FRAM |
| Höjning (mm) |
Gaffel |
Tapp |
Länkhjul |
Finns som art. |
0 |
Bambino 20" |
|
std |
|
5" |
|
230 00 22 |
6 |
Bambino 22" |
200 43 00 |
std |
230 01 10 |
3" |
200 00 40 |
|
10 |
Bambino 20" |
200 44 00 |
std +10mm |
230 00 18 |
5" |
200 00 00 |
|
15 |
Bambino 20" |
200 44 00 |
std +15mm |
230 00 23 |
5" |
200 00 00 |
|
16 |
Bambino 22" |
200 43 00 |
std +10mm |
230 00 18 |
3" |
200 00 40 |
|
20 |
Bambino 22" |
|
std |
|
5" |
|
230 00 02 |
25 |
Bambino 20" |
200 44 00 |
26" sats |
230 00 28 |
5" |
200 00 00 |
|
30 |
Bambino 22" |
200 43 00 |
std +10mm |
230 00 18 |
5" |
200 00 00 |
|
31 |
Bambino 24" |
200 43 00 |
std |
230 01 10 |
3" |
200 00 40 |
|
35 |
Bambino 22" |
200 43 00 |
std +15mm |
230 00 23 |
5" |
200 00 00 |
|
41 |
Bambino 24" |
200 43 00 |
std +10mm |
230 00 18 |
3" |
200 00 40 |
|
45 |
Bambino 24" |
|
std |
|
5" |
|
230 00 02 |
46 |
Bambino 24" |
200 43 00 |
std +15mm |
230 00 23 |
3" |
200 00 40 |
|
55 |
Bambino 24" |
200 43 00 |
std +10mm |
230 00 18 |
5" |
200 00 00 |
|
60 |
Bambino 24" |
200 43 00 |
std +15mm |
230 00 23 |
5" |
200 00 00 |
|
|
| |
| |
| |
| |
|
HÖJA BAMBINO 22" |
Sitthöjd fram Bambino 22": 410 mm (måttet avser standardmonterad Bambino med 22" drivhjul)
Sitthöjd bak Bambino 22": 390 mm (måttet avser standardmonterad Bambino med 22" drivhjul)
När man höjer en stol skall man höja lika mycket fram som bak.
Går inte detta skall man höja lite mer fram än bak.
xx = stolens bredd |
HÖJA bak |
Höjning (mm) |
Bakaxel |
Drivhjul |
0 |
Bakaxel komp. 330 00 xx |
22" drivhjul standard |
4 |
Camberaxelsats 334 xx 02 |
22" drivhjul standard |
14 |
Camberaxelsats 334 xx 02 + Mont.sats +14mm/-55mm 333 20 02 |
22" drivhjul standard |
24 |
Camberaxelsats 334 xx 02 + Mont.sats +24mm/-65mm 333 20 03 |
22" drivhjul standard |
25 |
Bakaxel komp. 330 00 xx |
24" drivhjul standard |
27 |
Bakaxel komp. 330 00 xx |
24" drivhjul standard |
29 |
Camberaxelsats 334 xx 02 |
24" drivhjul standard |
31 |
Camberaxelsats 334 xx 02 |
24" drivhjul standard |
34 |
Camberaxelsats 334 xx 02 + Mont.sats +34mm 333 20 04 |
22" drivhjul standard |
39 |
Camberaxelsats 334 xx 02 + Mont.sats +14mm/-55mm 333 20 02 |
24" drivhjul standard |
41 |
Camberaxelsats 334 xx 02 + Mont.sats +14mm/-55mm 333 20 02 |
24" drivhjul standard |
44 |
Camberaxelsats 334 xx 02 + Mont.sats +44mm 333 20 05 |
22" drivhjul standard |
49 |
Camberaxelsats 334 xx 02 + Mont.sats +24mm/-65mm 333 20 03 |
24" drivhjul standard |
51 |
Camberaxelsats 334 xx 02 + Mont.sats +24mm/-65mm 333 20 03 |
24" drivhjul standard |
59 |
Camberaxelsats 334 xx 02 + Mont.sats +34mm 333 20 04 |
24" drivhjul standard |
61 |
Camberaxelsats 334 xx 02 + Mont.sats +34mm 333 20 04 |
24" drivhjul standard |
|
|
|
| |
HÖJA fram |
|
|
|
|
|
0 |
Bambino 22" |
|
std |
|
5" |
|
230 00 02 |
10 |
Bambino 22" |
200 43 00 |
std +10mm |
230 00 18 |
5" |
200 00 00 |
|
15 |
Bambino 22" |
200 43 00 |
std +15mm |
230 00 23 |
5" |
200 00 00 |
|
25 |
Bambino 24" |
|
std |
|
5" |
|
230 00 02 |
35 |
Bambino 24" |
200 43 00 |
std +10mm |
230 00 18 |
5" |
200 00 00 |
|
36,5 |
S2 |
|
std |
|
5" |
|
230 00 40 |
40 |
Bambino 24" |
200 43 00 |
std +15mm |
230 00 23 |
5" |
200 00 00 |
|
46,5 |
S2 |
200 45 00 |
std +10mm |
230 00 18 |
5" |
200 00 00 |
|
50 |
Bambino 24" |
200 43 00 |
26" sats |
230 00 28 |
5" |
200 00 00 |
|
51,5 |
S2 |
200 45 00 |
std +15mm |
230 00 23 |
5" |
200 00 00 |
|
61,5 |
S2 |
200 45 00 |
26" sats |
230 00 28 |
5" |
200 00 00 |
|
68 |
Std |
|
std |
|
5" |
|
230 00 00 |
|
|
|
| |
| |
| |
| |
|
HÖJA BAMBINO 24" |
Sitthöjd fram Bambino 24": 435 mm (måttet avser standardmonterad Bambino med 24" drivhjul)
Sitthöjd bak Bambino 24": 415 mm (måttet avser standardmonterad Bambino med 24" drivhjul)
När man höjer en stol skall man höja lika mycket fram som bak.
Går inte detta skall man höja lite mer fram än bak.
xx = stolens bredd |
HÖJA bak |
Höjning (mm) |
Bakaxel |
Drivhjul |
0 |
Bakaxel komp. 330 00 xx |
24" drivhjul standard |
4 |
Camberaxelsats 334 xx 02 |
24" drivhjul standard |
14 |
Camberaxelsats 334 xx 02 + Mont.sats +14mm/-55mm 333 20 02 |
24" drivhjul standard |
24 |
Bakaxel komp. 330 00 xx |
26" drivhjul Spox |
24 |
Camberaxelsats 334 xx 02 + Mont.sats +24mm/-65mm 333 20 03 |
24" drivhjul standard |
28 |
Camberaxelsats 334 xx 02 |
26" drivhjul Spox |
34 |
Camberaxelsats 334 xx 02 + Mont.sats +34mm 333 20 04 |
24" drivhjul standard |
38 |
Camberaxelsats 334 xx 02 + Mont.sats +14mm/-55mm 333 20 02 |
26" drivhjul Spox |
44 |
Camberaxelsats 334 xx 02 + Mont.sats +44mm 333 20 05 |
24" drivhjul standard |
48 |
Camberaxelsats 334 xx 02 + Mont.sats +24mm/-65mm 333 20 03 |
26" drivhjul Spox |
58 |
Camberaxelsats 334 xx 02 + Mont.sats +34mm 333 20 04 |
26" drivhjul Spox |
|
|
|
|
| |
HÖJA fram |
|
|
|
|
|
0 |
Bambino 24" |
|
std |
|
5" |
|
230 00 02 |
10 |
Bambino 24" |
200 43 00 |
std +10mm |
230 00 18 |
5" |
200 00 00 |
|
15 |
Bambino 24" |
200 43 00 |
std +15mm |
230 00 23 |
5" |
200 00 00 |
|
25 |
Bambino 24" |
200 43 00 |
26" sats |
230 00 28 |
5" |
200 00 00 |
|
40 |
Bambino 24" |
200 43 00 |
26"+15mm+26" hylsa |
230 00 24 + 230 00 27 |
5" |
200 00 00 |
|
42,5 |
Std |
|
std |
|
5" |
|
230 00 00 |
52,5 |
Std |
200 42 00 |
std +10mm |
230 00 18 |
5" |
200 00 00 |
|
57,5 |
Std |
200 42 00 |
std +15mm |
230 00 23 |
5" |
200 00 00 |
|
67,5 |
Std |
200 42 00 |
26" sats |
230 00 28 |
5" |
200 00 00 |
|
|
|
| |
| |
| |
| |
|
HÖJA STOLEN FRAM |
Det finns ett flertal olika sätt att göra detta på.
• Det enklaste är att byta till en HÖGRE GAFFELTAPP. Finns i +10 och +15.
• Du kan byta till en FÖRHÖJNINGSSATS 26". Detta ger +25.
• Du kan också byta till ett större länkhjul.
|
|
| |
| |
| |
| |
|
SÄNKA-BAK |
För att sänka sitthöjden på stolen kan man välja ett mindre drivhjul. Med hjälp av Excel guiden så kan man får hjälp med att välja rätt kombination av drivhjul och framgaffel.
Det finns också möjlighet att sänka stolen bak med camberbakaxeln. Ej till S3-serien.
SE HÄR HUR MAN KAN GÖRA |
| |
| |
| |
| |
|
SÄNKA -BAK MED CAMBERAXEL (OBS! Fungerar inte på S3-serien) |
Så här går det till: |
Du använder dig av camberaxel 2gr som monteras på ramens ovansida. Genom att montera denna med olika mellanlägg, kan stolen sänkas olika mycket. Vi har sammanställt satser med skruv och mellanlägg, för de olika höjdalternativen.
Du behöver alltså två saker: |
| |
ALLA MODELLER
• camberaxel, sats
• monteringssats
|
TABELLER FÖR OLIKA MODELLER |
| |
S2 |
S2 SWING |
BAMBINO 20" |
BAMBINO 22" |
BAMBINO 24" |
| |
|
| |
| |
| |
| |
|
SÄNKA BAK- ALLA MODELLER:(OBS! Fungerar inte på S3-serien) |
• Välj sänkning här nedan för att välja monteringssats till önskad sänkning.
• Sedan klickar du vidare till "camberaxel, för att välja rätt bredd (och kanske vinkel).
|
 |
| |
|
|
|
|
|
|
|
|
|
|
|
| |
| |
| |
| |
|
Monteringssatser - sänka - bak med camberaxel (OBS! Fungerar inte på S3-serien) |
|
|
Sänka - bak - 45 mm |
Sänka - bak - 55 mm |
 |
 |
..ingen monteringssats...
Camberaxel monterad på ramens ovansida, sänker i sig stolen 45 mm.
Gå vidare och välj camberaxel. |
nr |
|
|
|
|
MonteringssatsC-axel+14mm/-55mm
|
|
|
|
Mellanbit 2 spår camberaxel
|
|
|
|
|
|
|
4 |
Bult MC6S 8.8 M6x45, fzb |
|
|
|
|
| |
Beställ art.nr 333 20 02 Montera axeln på ramens ovansida. Du sätter dit mellanbitarna i monteringssatsen (2 och 3) istället för den mellanbit som ingår i "camberaxel, sats". I satsen ingår skruv och mellanbitar.
Gå vidare och välj camberaxel. |
|
|
Sänka - bak - 65 mm |
|
 |
|
nr |
Benämning |
art.nr |
antal |
|
MonteringssatsC-axel+24mm/-65mm
|
3332003 |
|
|
Mellanbit 2 spår camberaxel
|
3331928 |
|
|
|
3331900 |
|
|
Mellanskiva, plast, t 12° |
3331000 |
|
|
Bult MC6S 8.8 M6x55, fzb |
6002655 |
|
|
|
Beställ art.nr 333 20 03 Montera axeln på ramens ovansida. Du sätter dit mellanbitarna i monteringssatsen (2, 3 och 4) istället för den mellanbit som ingår i "camberaxel, sats". I satsen ingår skruv och mellanbitar.
Gå vidare och välj camberaxel. |
|
| |
| |
| |
| |
|
SÄNKA BAK S2, S2 SWING OCH S2 KORT (OBS! Fungerar inte på S3-serien) |
Sitthöjd fram S2 och S2 kort: 470 mm (måttet avser standardmonterad S2 med 24" drivhjul) Sitthöjd fram S2 swing: 450 mm (måttet avser standardmonterad S2 swing med 24" drivhjul)
Sitthöjd bak S2, S2 swing och S2 kort: 430 mm (måttet avser standardmonterad S2 med 24" drivhjul)
När man sänker en stol skall man sänka lika mycket fram som bak.
Går inte detta skall man sänka lite mindre fram än bak.
xx = stolens bredd |
| |
Sänka bak |
Sänkning (mm) |
Bakaxel |
Drivhjul |
0 |
Bakaxel komp. 330 00 xx |
24" drivhjul standard |
21 |
Camberaxelsats 334 xx 02 |
26" drivhjul Spox |
27 |
Bakaxel komp. 330 00 xx |
22" drivhjul standard |
31 |
Camberaxelsats 334 xx 02 + Mont.sats +14mm/-55mm 333 20 02 |
26" drivhjul Spox |
41 |
Camberaxelsats 334 xx 02 + Mont.sats +24mm/-65mm 333 20 03 |
26" drivhjul Spox |
45 |
Camberaxelsats 334 xx 02 |
24" drivhjul standard |
46 |
Bakaxel komp. 330 00 xx |
20" drivhjul standard |
55 |
Camberaxelsats 334 xx 02 + Mont.sats +14mm/-55mm 333 20 02 |
24" drivhjul standard |
65 |
Camberaxelsats 334 xx 02 + Mont.sats +24mm/-65mm 333 20 03 |
24" drivhjul standard |
|
Sänka fram |
| Sänk (mm) |
Gaffel |
Tapp |
Länkhjul |
Finns som art. |
0 |
S2 |
|
std |
|
5" |
|
230 00 40 |
13 |
kort |
240 40 02 |
26"+15mm+26" hylsa |
230 00 24 + 230 00 27 |
3" |
200 00 40 |
|
14 |
S2 |
200 45 00 |
std |
230 00 18 |
3" |
200 00 40 |
|
16,5 |
Bambino 22" |
|
std |
|
5" |
|
230 00 02 |
25 |
S2 22"-24" |
|
std |
|
5" |
|
230 00 42 |
38 |
kort |
240 40 02 |
std +15mm |
230 00 23 |
3" |
200 00 40 |
|
43 |
kort |
240 40 02 |
std +10mm |
230 00 18 |
3" |
200 00 40 |
|
53 |
kort |
|
std |
|
3" |
|
230 00 04 |
|
| |
| |
| |
| |
|
SÄNKA BAMBINO 20" |
Sitthöjd fram Bambino 20": 390 mm (måttet avser standardmonterad Bambino med 20" drivhjul)
Sitthöjd bak Bambino 20": 370 mm (måttet avser standardmonterad Bambino med 20" drivhjul)
När man sänker en stol skall man sänka lika mycket fram som bak.
Går inte detta skall man sänka lite mindre fram än bak.
xx = stolens bredd |
SÄNKA BAK |
Sänkning (mm) |
Bakaxel |
Drivhjul |
0 |
Bakaxel komp. 330 00 xx |
20" drivhjul standard |
45 |
Camberaxelsats 334 xx 02 |
20" drivhjul standard |
55 |
Camberaxelsats 334 xx 02 + Mont.sats +14mm/-55mm 333 20 02 |
20" drivhjul standard |
65 |
Camberaxelsats 334 xx 02 +Mont.sats +24mm/-65mm 333 20 03 |
20" drivhjul standard |
|
|
| |
SÄNKA FRAM |
|
|
|
|
|
0 |
Bambino 20" |
|
std |
|
5" |
|
230 00 22 |
6,5 |
kort |
240 40 02 |
std +10mm |
230 00 18 |
3" |
200 00 40 |
|
16,5 |
kort |
240 40 02 |
std |
230 01 10 |
3" |
200 00 40 |
|
19,5 |
Bambino 20" |
200 44 00 |
std +10mm |
230 00 18 |
Ti.hj. bask |
437 00 05 |
|
29,5 |
Bambino 20" |
200 44 00 |
std |
230 01 10 |
Ti.hj. bask |
437 00 05 |
|
32 |
kort |
240 40 02 |
std |
230 01 10 |
Ti.hj. bask |
437 00 05 |
|
44,5 |
Tipphj. bask. |
240 40 03 |
std +15mm |
230 00 23 |
Ti.hj. bask |
437 00 05 |
|
49,5 |
Tipphj. bask. |
240 40 03 |
std +10mm |
230 00 18 |
Ti.hj. bask |
437 00 05 |
|
59,5 |
Tipphj. bask. |
240 40 03 |
std |
230 01 10 |
Ti.hj. bask |
437 00 05 |
|
|
| |
| |
| |
| |
|
SÄNKA BAMBINO 22" |
Sitthöjd fram Bambino 22": 410 mm (måttet avser standardmonterad Bambino med 22" drivhjul)
Sitthöjd bak Bambino 22": 390 mm (måttet avser standardmonterad Bambino med 22" drivhjul)
När man sänker en stol skall man sänka lika mycket fram som bak.
Går inte detta skall man sänka lite mindre fram än bak.
xx = stolens bredd |
SÄNKA BAK |
Sänkning (mm) |
Bakaxel |
Drivhjul |
0 |
Bakaxel komp. 330 00 xx |
22" drivhjul standard |
19 |
Bakaxel komp. 330 00 xx |
20" drivhjul standard |
45 |
Camberaxelsats 334 xx 02 |
22" drivhjul standard |
55 |
Camberaxelsats 334 xx 02 + Mont.sats +14mm/-55mm 333 20 02 |
22" drivhjul standard |
65 |
Camberaxelsats 334 xx 02 + Mont.sats +24mm/-65mm 333 20 03 |
22" drivhjul standard |
|
|
| |
SÄNKA FRAM |
| Sänkning (mm) |
Gaffel |
Tapp |
Länkhjul |
Finns som art. |
|
Bambino 22" |
|
std |
|
5" |
|
230 00 02 |
5 |
Bambino 20" |
200 44 00 |
std +15mm |
230 00 23 |
5" |
200 00 00 |
|
10 |
Bambino 20" |
200 44 00 |
std +10mm |
230 00 18 |
5" |
200 00 00 |
|
14 |
Bambino 22" |
200 43 00 |
std |
230 01 10 |
3" |
200 00 40 |
|
20 |
Bambino 20" |
|
std |
|
5" |
|
230 00 22 |
21,5 |
kort |
240 40 02 |
std +15mm |
230 00 23 |
3" |
200 00 40 |
|
26,5 |
kort |
240 40 02 |
std +10mm |
230 00 18 |
3" |
200 00 40 |
|
34 |
Bambino 20" |
200 44 00 |
std |
230 01 10 |
3" |
200 00 40 |
|
36,5 |
kort |
|
std |
|
3" |
|
230 00 04 |
|
| |
| |
| |
| |
|
SÄNKA BAMBINO 24" |
Sitthöjd fram Bambino 24": 435 mm (måttet avser standardmonterad Bambino med 24" drivhjul)
Sitthöjd bak Bambino 24": 415 mm (måttet avser standardmonterad Bambino med 24" drivhjul)
När man sänker en stol skall man sänka lika mycket fram som bak.
Går inte detta skall man sänka lite mindre fram än bak.
xx = stolens bredd |
SÄNKA BAK |
Sänkning (mm) |
Bakaxel |
Drivhjul |
0 |
Bakaxel komp. 330 00 xx |
24" drivhjul standard |
27 |
Bakaxel komp. 330 00 xx |
22" drivhjul standard |
45 |
Camberaxelsats 334 xx 02 |
24" drivhjul standard |
55 |
Camberaxelsats 334 xx 02 + Mont.sats +14mm/-55mm 333 20 02 |
24" drivhjul standard |
65 |
Camberaxelsats 334 xx 02 + Mont.sats +24mm/-65mm 333 20 03 |
24" drivhjul standard |
|
|
| |
SÄNKA FRAM |
Sänkning (mm) |
Gaffel |
Tapp |
Länkhjul |
Finns som art. |
0 |
Bambino 24" |
|
std |
|
5" |
|
230 00 02 |
10 |
Bambino 24" |
200 43 00 |
std +15mm |
230 00 23 |
5" |
200 00 00 |
|
14 |
Bambino 24" |
200 43 00 |
std |
230 01 10 |
3" |
200 00 40 |
|
15 |
Bambino 22" |
200 43 00 |
std +10mm |
230 00 18 |
5" |
200 00 00 |
|
25 |
Bambino 22" |
|
std |
|
5" |
|
230 00 02 |
30 |
Bambino 20" |
200 44 00 |
std +15mm |
230 00 23 |
5" |
200 00 00 |
|
35 |
Bambino 20" |
200 44 00 |
std +10mm |
230 00 18 |
5" |
200 00 00 |
|
39 |
Bambino 22" |
200 43 00 |
std |
230 01 10 |
3" |
200 00 40 |
|
45 |
Bambino 20" |
|
std |
|
5" |
|
230 00 22 |
51,5 |
kort |
240 40 02 |
std +10mm |
230 00 28 |
3" |
200 00 40 |
|
|
| |
| |
| |
| |
|
SÄNKA - FRAM |
Genom att välja en annan GAFFEL och ett mindre LÄNKHJUL kan man sänka höjden framtill på stolen. Med hjälp av Excel guiden så kan man får hjälp med att välja rätt kombination av drivhjul och framgaffel. |
| |
