PASSAR TILL
S2 / S3 JA / JA
S3 0° JA
S2 / S3 kort JA / JA
S3 Kort Abd JA
S2 / S3 kort-låg NEJ / NEJ *
S2 / S3 large JA / JA
S2 / S3 swing JA / JA
S3 swing låg 0° NEJ *
S3 swing förlängd 25 NEJ *
S2 / S3 swing-kort JA / JA
U2 / U3 JA / JA
U2 / U3 light NEJ / NEJ
Bambino JA / dock ej bredd 24 cm **
Micro NEJ
Panthera X NEJ

* Bakaxel passar ej låga rullstolar pga. utrymmesbrist
** Bakaxel finns ej till bredd 24 cm

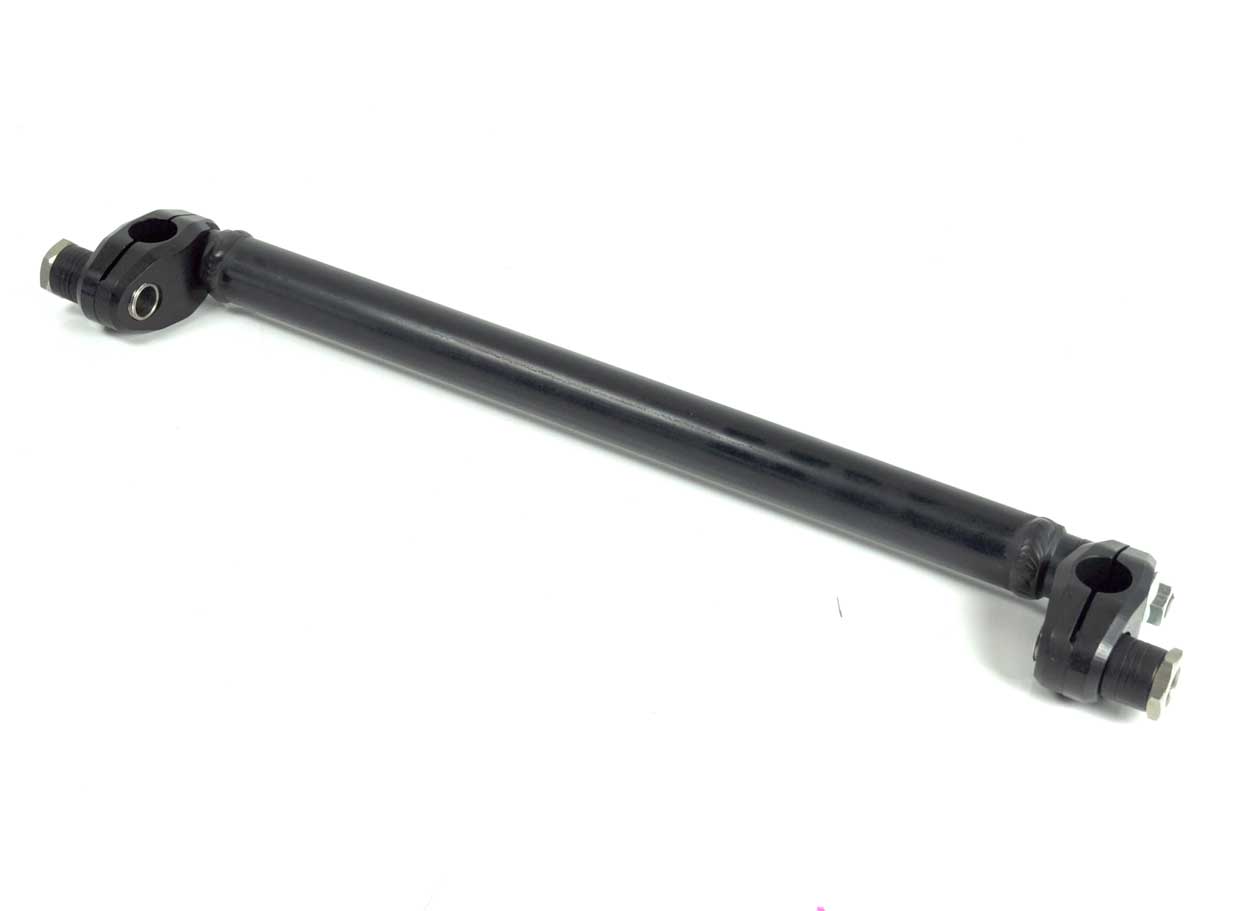

Vår tidigare standard bakaxel, tillverkad i aluminium, samt kolfiber i vissa bredder. Används tillsammans med ENHANDSDRIFT och VÅRDARBROMS.
BENÄMNING ART.NR. ANTAL
Bakaxel komp set 27 bred Kolfiber 3300027 1
Bakaxel komp set 30 bred Kolfiber 3300030 1

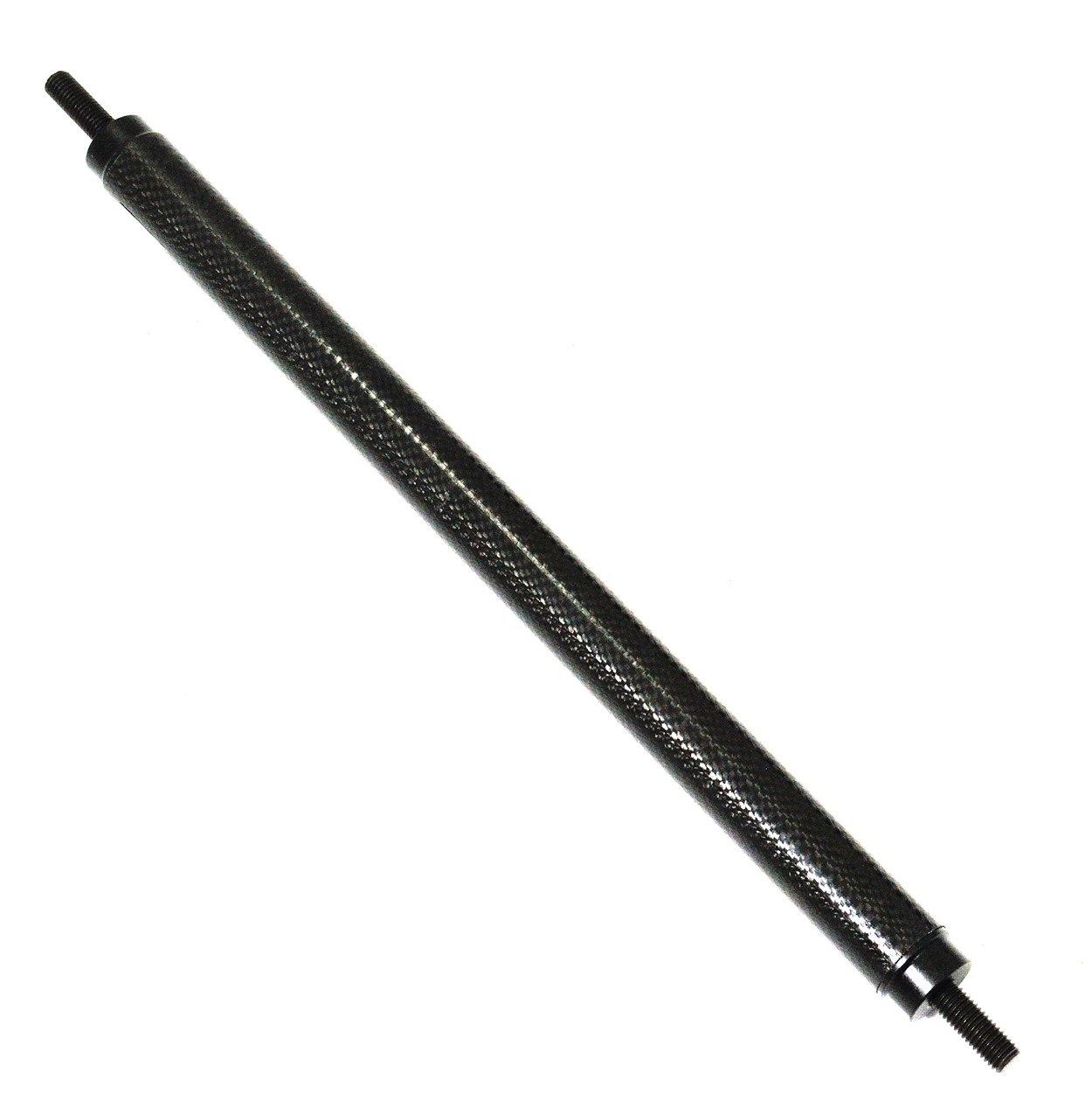

Bakaxel komp set 33 bred Kolfiber (se bild 2) 3300033 1
Bakaxel komp set 36 bred Kolfiber 3300036 1
Bakaxel komp set 39 bred Kolfiber 3300039 1
Bakaxel komp set 42 bred Kolfiber 3300042 1
Bakaxel komp set 45 bred Kolfiber 3300045 1
Bakaxel komp set 50 bred Kolfiber 3300050 1
Bakaxel kpl set 24 för vårdarbroms 3300025 1
Bakaxel kpl set 27 för vårdarbroms Kolfiber 3300028 1
Bakaxel kpl set 30 för vårdarbroms Kolfiber 3300031 1
Bakaxel kpl set 33 för vårdarbroms Kolfiber 3300034 1
Bakaxel kpl set 36 för vårdarbroms Kolfiber 3300037 1
Bakaxel kpl set 39 för vårdarbroms Kolfiber 3300040 1
Bakaxel kpl set 42 för vårdarbroms Kolfiber 3300043 1
Bakaxel kpl set 45 för vårdarbroms Kolfiber 3300046 1
Bakaxel kpl set 50 för vårdarbroms Kolfiber 3300051 1
Hjulfäste inner vårdarbroms ( Ingår i set för vårdarbroms) 3300010 1
Du är här: start / produkter / delar / bakaxel / tidigare standard

BAKAXEL TIDIGARE STANDARD

Highslide JS
large image
oLightBox.com v3.0

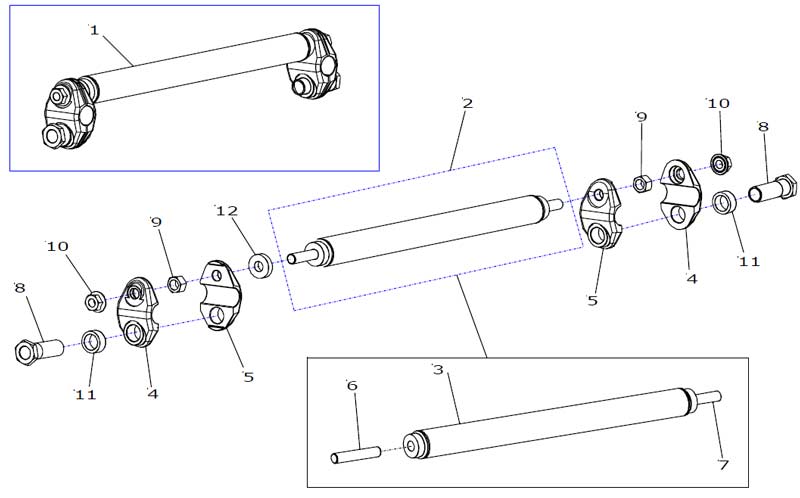

SPRÄNGSKISS

pos Benämning   art.nr antal
1 Bakaxel komp set 27 bred Kolfiber 3300027 1
  Bakaxel komp set 30 bred Kolfiber 3300030 1
  Bakaxel komp set 33 bred Kolfiber 3300033 1
  Bakaxel komp set 36 bred Kolfiber 3300036 1
  Bakaxel komp set 39 bred Kolfiber 3300039 1
  Bakaxel komp set 42 bred Kolfiber 3300042 1
  Bakaxel komp set 45 bred Kolfiber 3300045 1
  Bakaxel komp set 50 bred Kolfiber 3300050 1
2 Rör bakaxel komp m bult 24 3301124 1
  Rör bakaxel komp m bult 27 Kolfiber 3301127 1
  Rör Bakaxel komp m bult 30 Kolfiber 3301130 1
  Rör Bakaxel komp m bult 33 Kolfiber 3302833 1
  Rör Bakaxel komp m bult 36 Kolfiber 3302836 1
  Rör Bakaxel komp m bult 39 Kolfiber 3302839 1
  Rör Bakaxel komp m bult 42 Kolfiber 3301142 1
  Rör Bakaxel komp m bult 45 Kolfiber 3302845 1
  Rör Bakaxel komp m bult 50 Kolfiber 3301150 1
3 Rör bakaxel 24 bred  Ej separat beställningsbar 3300124 1
  Rör bakaxel 27 bred  Ej separat beställningsbar 3300127 1
  Rör bakaxel 30 bred  Ej separat beställningsbar 3300130 1
  Rör Bakaxel 33 bred  Kolfiber Ej separat beställningsbar 1
  Rör Bakaxel 36 bred  Kolfiber Ej separat beställningsbar 1
  Rör Bakaxel 39 bred  Kolfiber Ej separat beställningsbar 1
  Rör Bakaxel 42 bred  Ej separat beställningsbar 3300142 1
  Rör Bakaxel 45 bred  Kolfiber Ej separat beställningsbar 1
  Rör Bakaxel 50 bred  Ej separat beställningsbar 3300150 1
4 Hjulfäste ytter V2  3300004 2
5 Hjulfäste inner V2 3300005 2
6 Bult M10 x 56,5  6001055  1
7 Bult M10 x 50  6001050  1
8 Mutterstycke  6018001  2
  Mutterstycke förlängd 7 mm (vid breddning av stol, och vid bakaxel 2gr och SPOX hjul) 6018002
9 Mutter M10NV15   7001010 2
10 Mutter m låständer M10fzb NV15 7001011 2
11 Distans mutterstycke 8mm 9018008 2
  Distans mutterstycke 12 mm, används för VÅRDARBROMS till S3 serien 9018010 2
  Distans mutterstycke 16 mm 9018016 2
12 Shims bakaxel 3,7-6,8 mm (KIT) ( 5st brickor 10,2 X 25 X 0,2., 5st brickor 10,2 X 25 X 0,5, 1st shims 3,5, 1st shims 5,0 1st shims 6,5) 9003000 KIT
