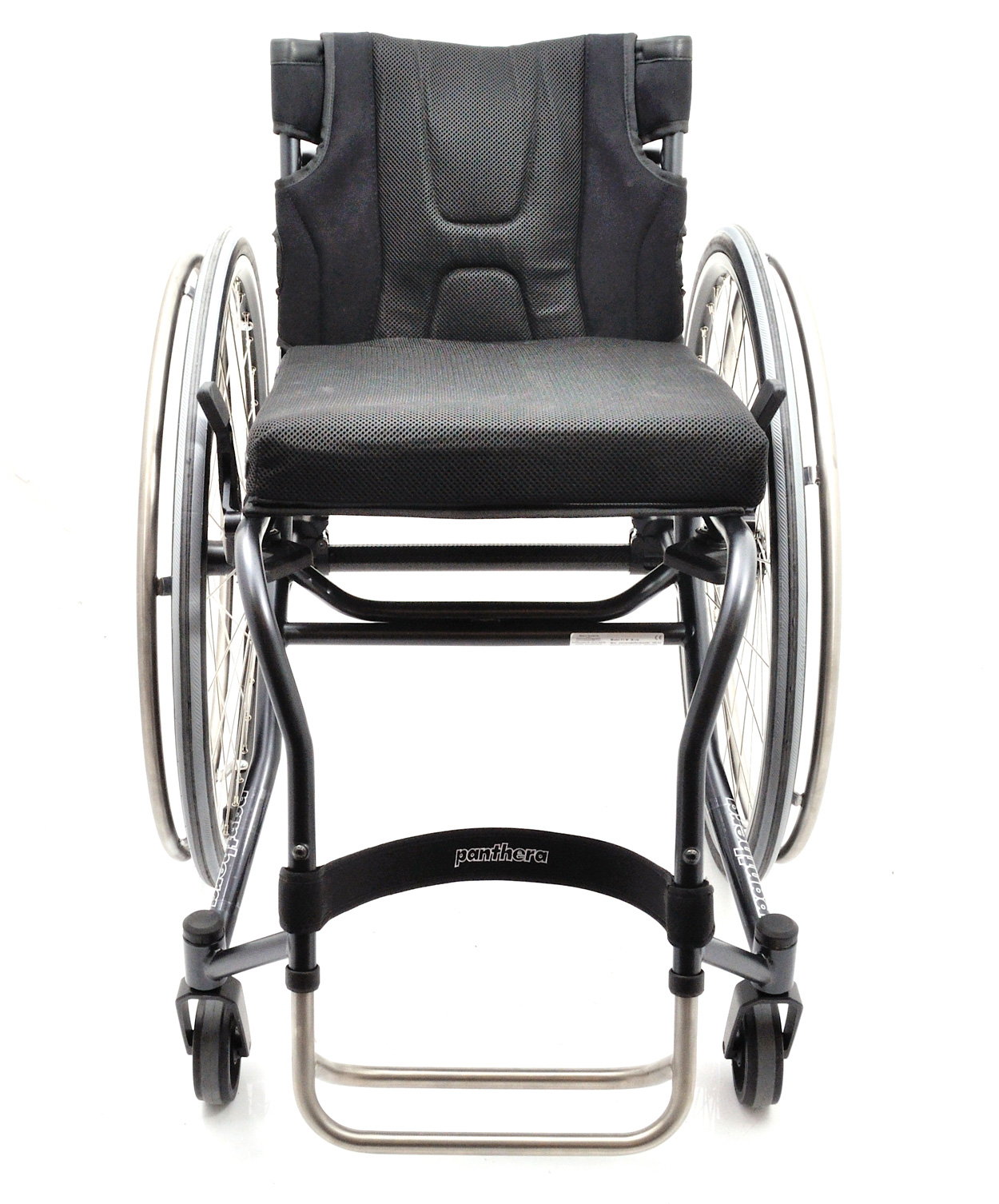

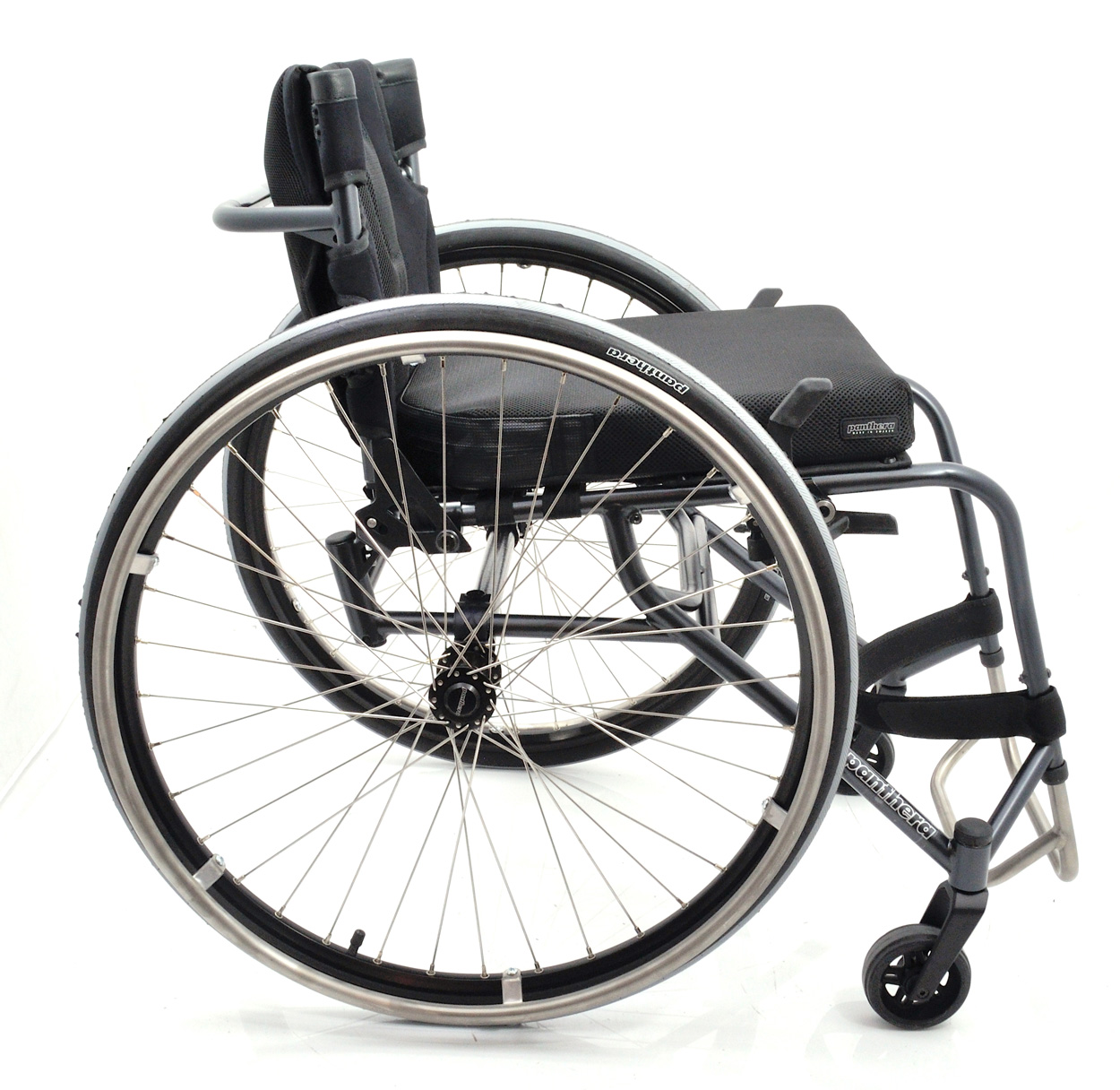

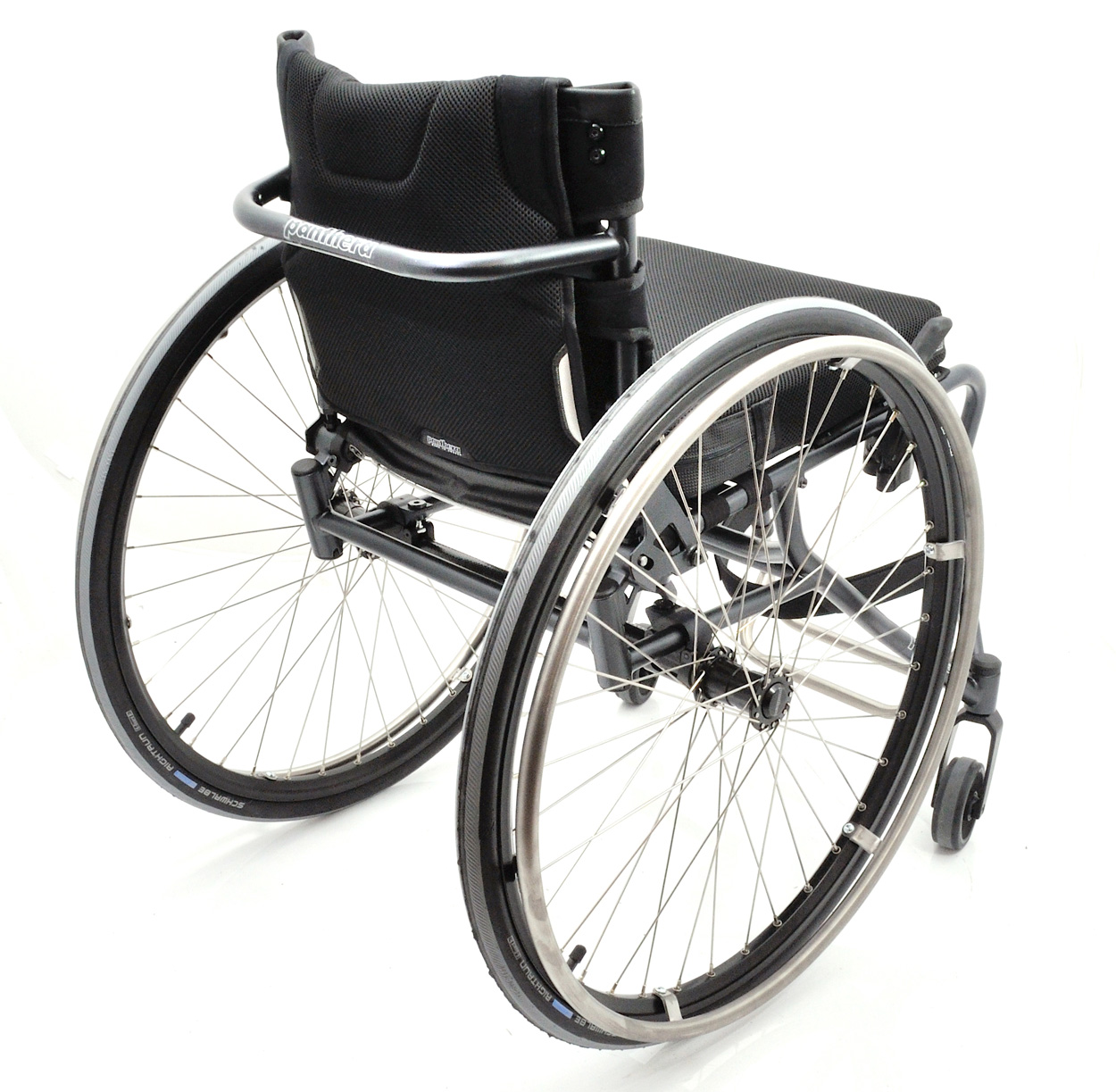

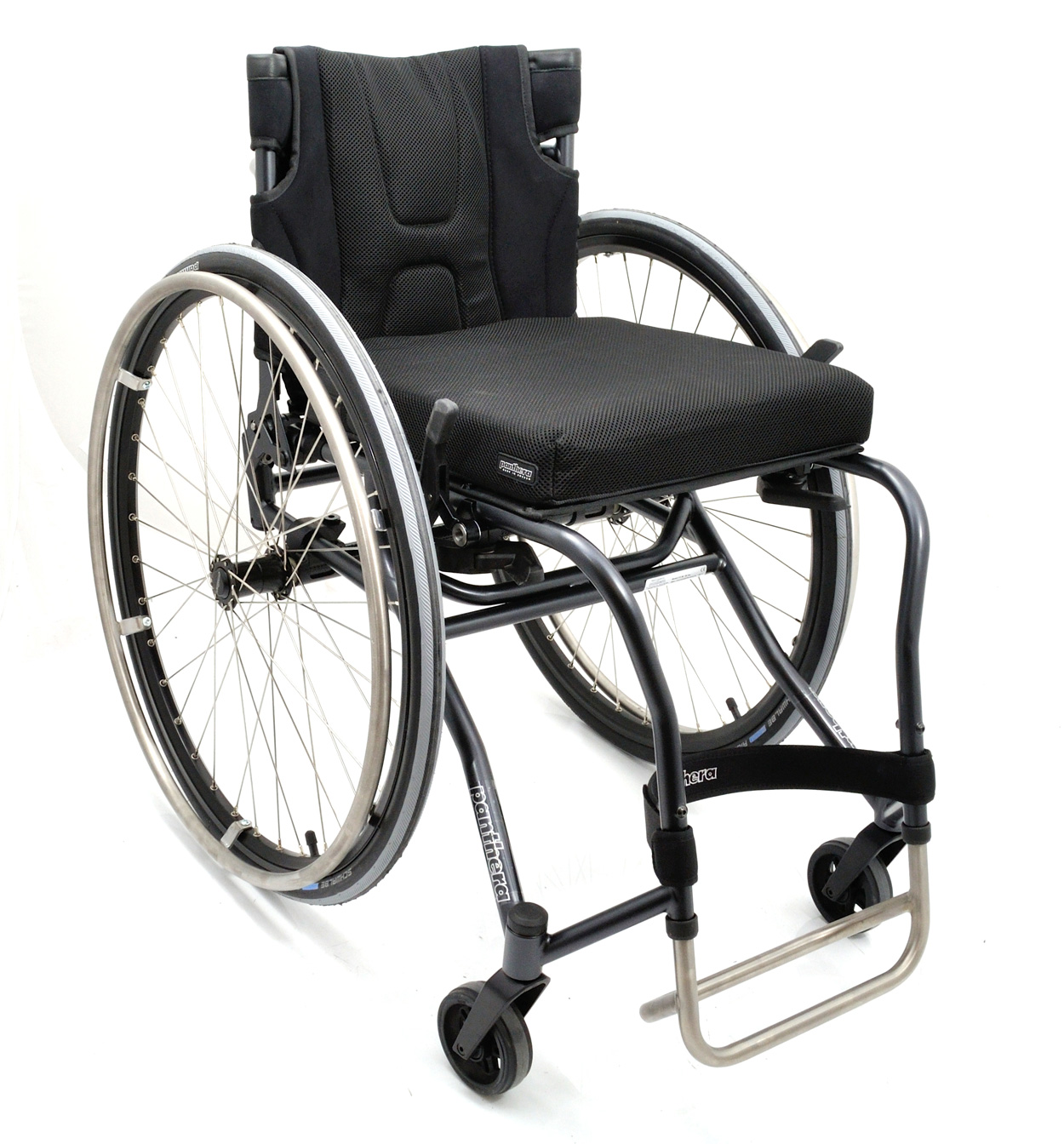

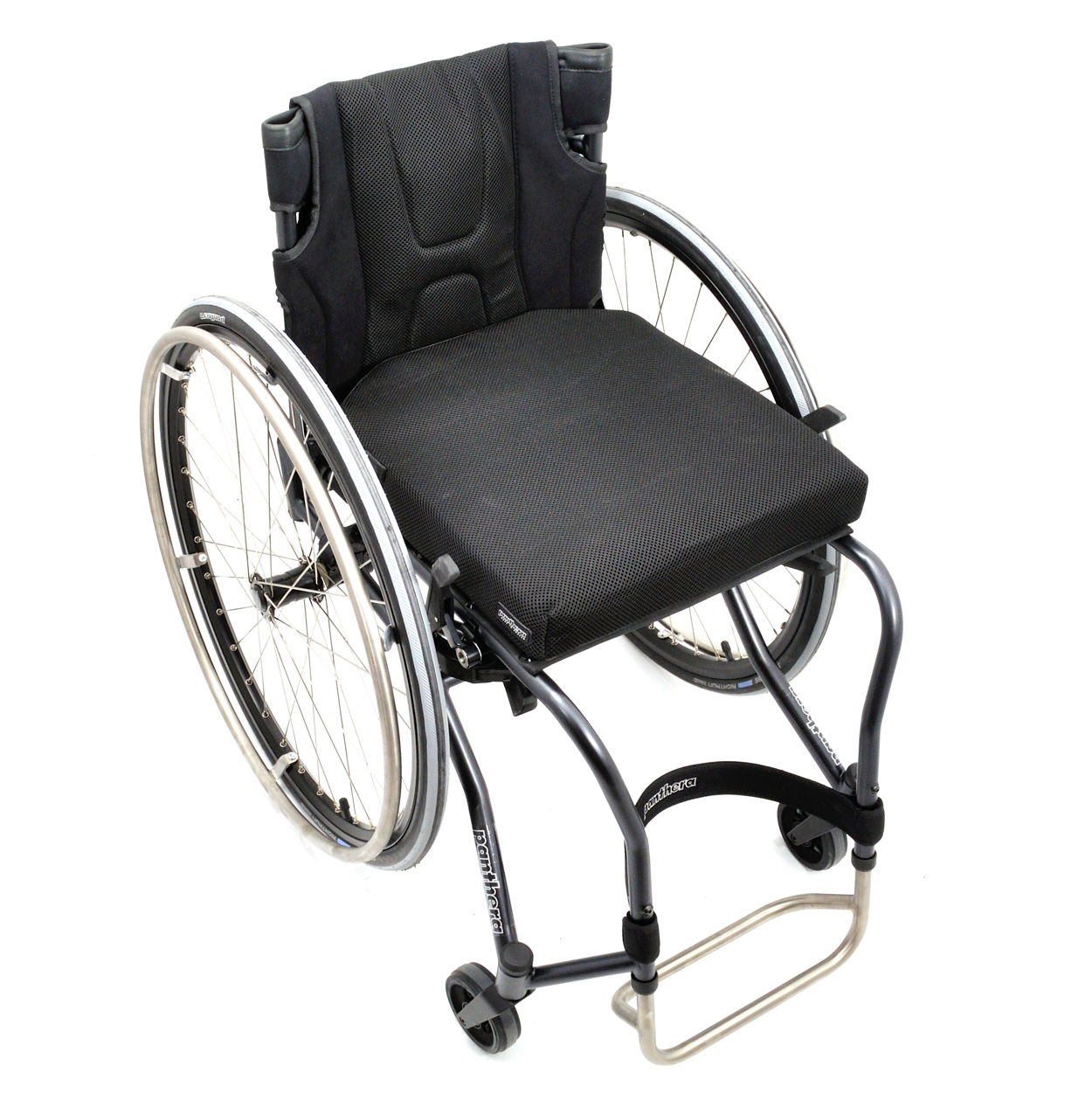

PANTHERA U3 Y-FRONT

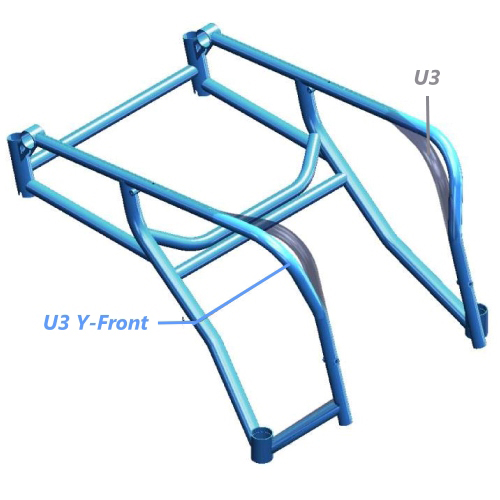

Panthera U3 med Y-front ger full rambredd för användarens lår och smalnar sedan av i ramfronten för att samla fötterna på en fast fotbåge.

I övrigt samma utförande som U3.
TRANSPORTVIKT: från 4483 g

TEKNISKA FAKTA U3 Y-FRONT

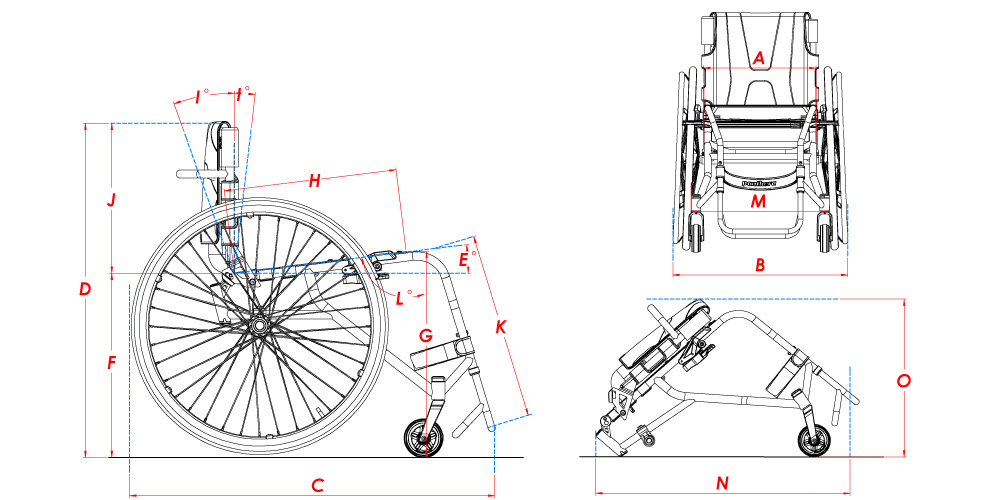

Modellkod G5801 G5801 G5801 G5801 G5801 G5801
A Sitsbredd cm 33 36 39 42 45 50
B Total bredd 54 57 60 63 66 71
C Total längd cm 84 84 84 84 84 84
D Total höjd cm 64-84 64-84 64-84 64-84 64-84 64-84
E Sits vinkel grader 7° 7° 7° 7° 7° 7°
F Sits höjd bak cm 43 43 43 43 43 43
G Sits höjd fram cm 47 47 47 47 47 47
H Sits djup cm 35, 37,5, 40, 42,5 35, 37,5, 40, 42,5 35, 37,5, 40, 42,5 35, 37,5, 40,42,5 35, 37,5, 40, 42,5 35, 37,5, 40, 42,5
I Ryggvinkel bakåt - framåt 17,3° - (-5°) 17,3° - (-5°) 17,3° - (-5°) 17,3° - (-5°) 17,3° - (-5°) 17,3° - (-5°)
J Rygghöjd cm 20 - 45 20 - 45 20 - 45 20 - 45 20 - 45 20 - 45
K Benstödslängd i cm för benstödets olika lägen
  Fotbåge standard 36*,38,40,42,44 36*,38,40,42,44 36*,38,40,42,44 36*,38,40,42,44 36*,38,40,42,44 36*,38,40,42,44
  Fotbåge förlängd 38*,40,42,44,46 38*,40,42,44,46 38*,40,42,44,46 38*,40,42,44,46 38*,40,42,44,46 38*,40,42,44,46
L Benstödsvinkel grader 100° 100° 100° 100° 100° 100°
M Bredd cm 41 44 47 50 53 58
N Längd cm 78 78 78 78 78 78
O Höjd cm 45 45 45 45 45 45
  Vikter
Total (g) 8043 8180 8131 8219 8527 9335

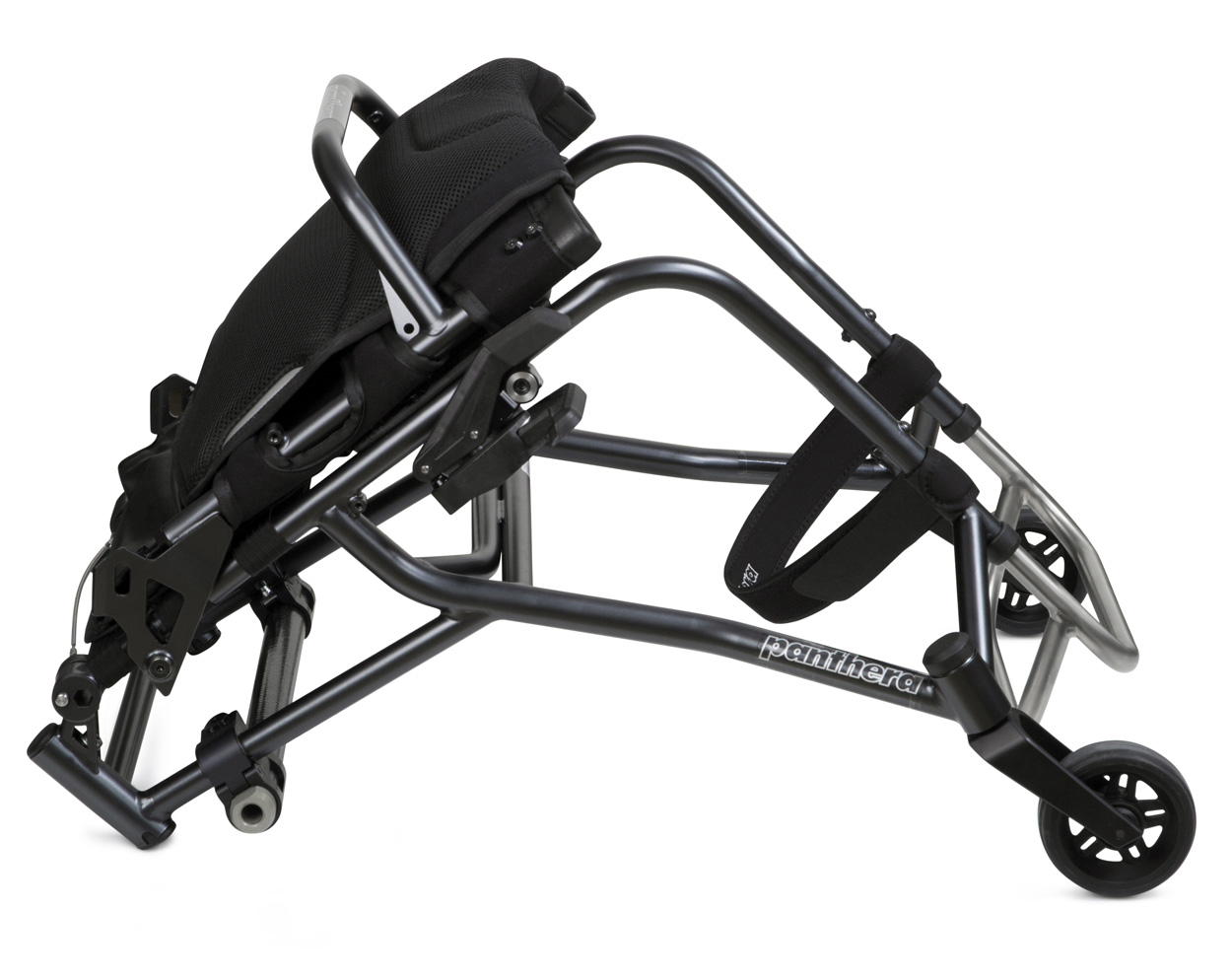

  Transport (g) 4483 4571 4659 4747 4967 5375
  Brukarvikt (kg) 100 100 100 100 150 150
VÄGNINGSKONFIGURATION Art.nr. för konfigurering. ej separat beställbart
Chassi Krommolybdenrör   Bredd 33 5801033GP
Bakaxel Carbon Bredd 36 5801036GP
Balansering Steglös  Bredd 39 5801039GP
Drivhjul 24"  Bredd 42 5801042GP
Drivring Titan Bredd 45 5801045GP
Broms S3 Bredd 50 5801050GP
Länkhjul 90 mm
Fotstöd Fotbåge, titan
Ryggstöd Vinkelställbar steglös
Ryggklädsel Reglerbar
Övrigt Vadband, Verktygssats, Bruksanvisning *Kräver kapad fotbåge

TILLBEHÖR U3 Y-FRONT

ARMSTÖD S3
SIDOSKYDD S3
KÖRHANDTAG
KÖRBÅGE
DYNA
TIPPSKYDD
SITSVÄSKA
KRYCKHÅLLARE
EKERSKYDD
ÖVRIGT

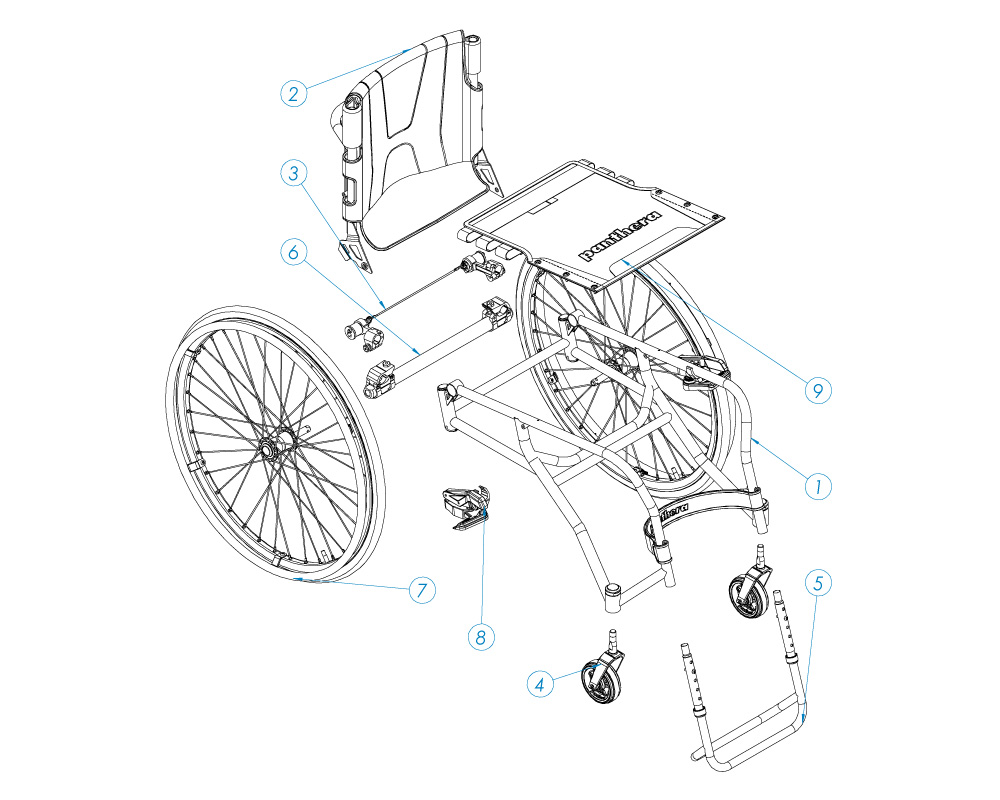

DELAR U3 Y-FRONT

Drivhjul Drivhjul Bakaxel Bakaxel sITS SITS cHASSI Fotsstöd Fotstöd Rygglås Rygglås Rygg Framgaffel Broms Sits Rygg Drivhjul Chassi Fotstöd Framgaffel Rygg Drivhjul Sits Dyna Sidoskydd Chassi Fotstöd Gaffel Länkhjul
